我们将指导您如何在Broadcaster麦克风上安装5针XLR连接器。配备5针连接器的Broadcaster麦克风设计用于连接支持开播指示灯控制的调音台。
开播指示灯LED通过在输出连接器的第4针和第5针之间施加开路或闭路来开关。
虽然Broadcaster的输出连接和开播指示灯控制操作非常简单，但除非您熟悉电缆连接和音频安装，否则建议由音频/电子技术人员执行此操作，以确保最佳性能。
电路图位于本文底部附带的产品手册中。

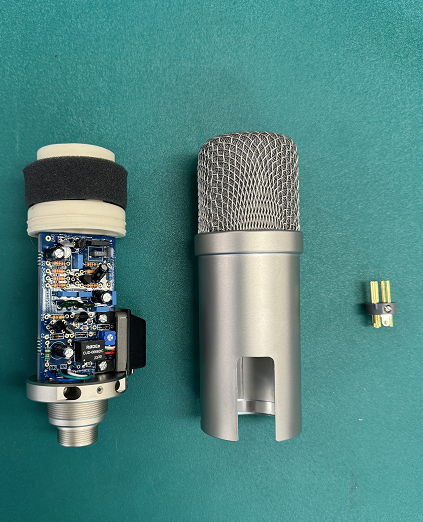

- 首先，拧开Broadcaster的底盖。通常这是刻有序列号的部分。
- 接下来，取下位于Broadcaster侧面的2颗螺丝。

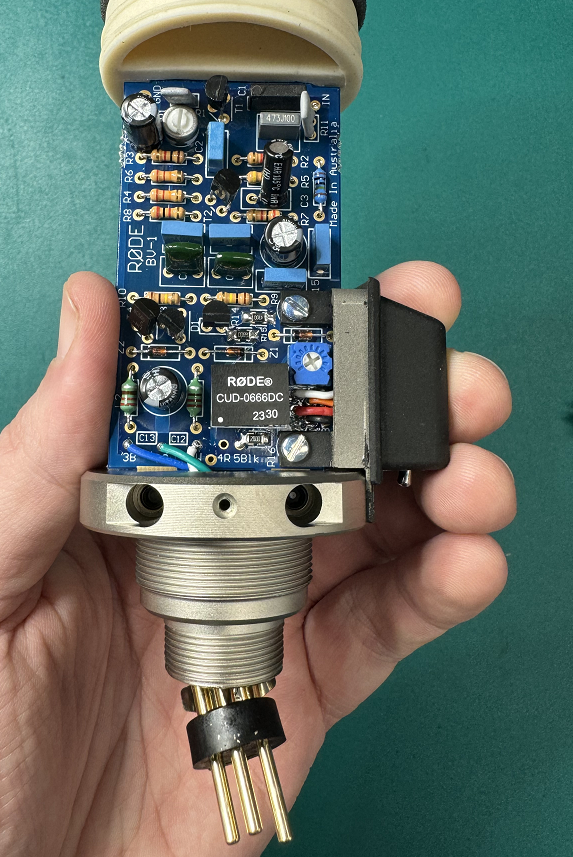

- 将现有的3针XLR连接器从Broadcaster麦克风上拆下。需要移除此连接器以安装5针XLR连接器。
- 然后，轻轻拉出3针XLR连接器，远离外壳。注意在此过程中不要损坏任何线缆或元件。

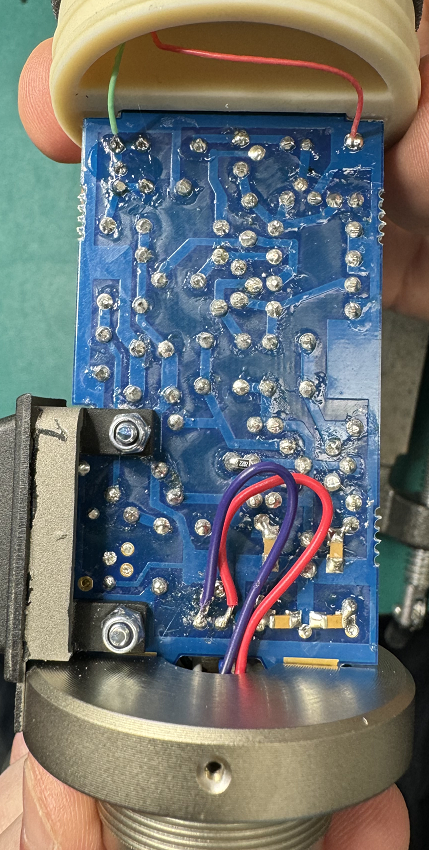

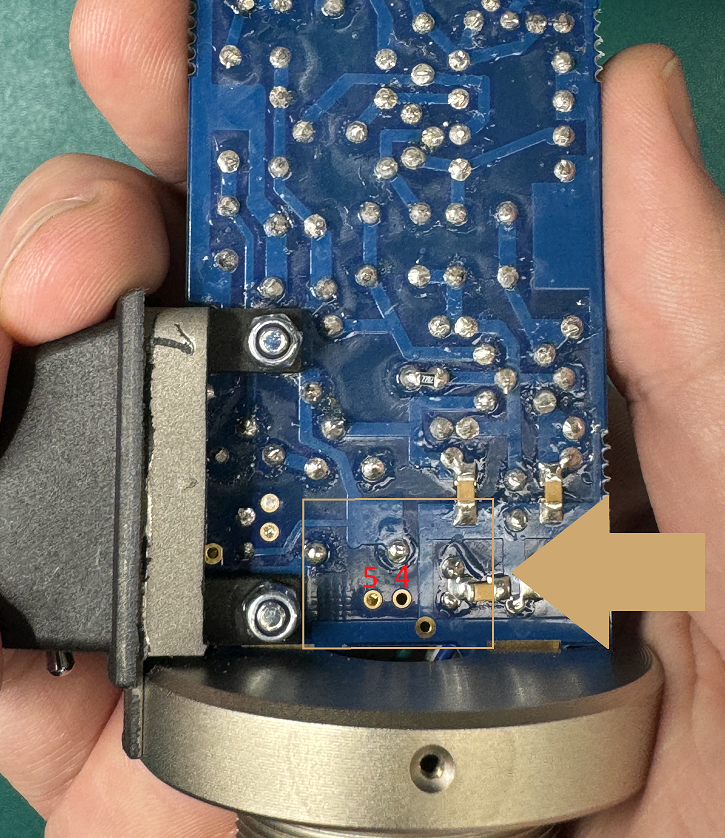

- 拆下3针XLR连接器后，焊接拆下连接器上的3根线缆。这使您能够更换为5根线缆，以匹配5针XLR连接器的需求。此外，在PCB背面焊接2根额外线缆，并将其连接到第4针和第5针输入端。

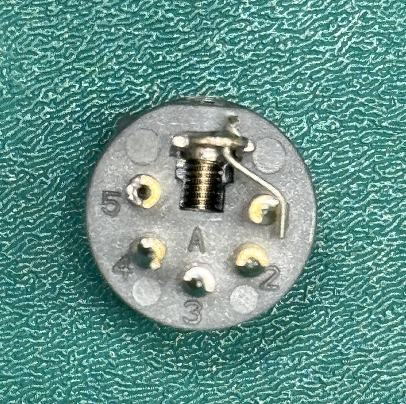

- 从第1针焊接一根跳线到接地片。这是确保麦克风正确接地的重要步骤。

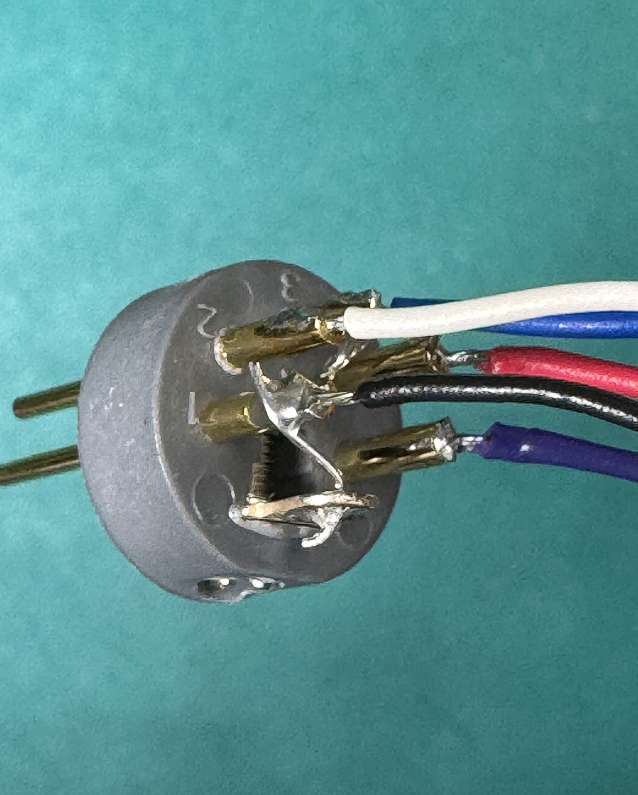

- 现在，将所有5根线缆焊接到5针XLR连接器上。确保每根线缆焊接牢固，并正确连接到对应的针脚。
- 所有线缆焊接完成后，轻轻将5针XLR连接器插入外壳。确保其紧密贴合，并与麦克风机身正确对齐。
- 最后，拧紧螺丝以固定5针XLR连接器到外壳。在使用麦克风前，务必再次确认所有连接牢固且焊接良好。
按照这些步骤，您将能够成功为Broadcaster麦克风安装5针XLR连接器，使其能够连接支持开播指示灯的调音台。请在焊接时保持谨慎和精确，以确保最佳效果。
