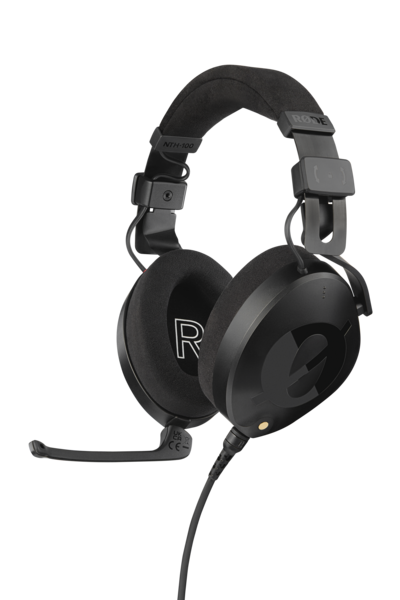

NTH-100M 可以连接到调音台,用于耳机监听、麦克风输入,或同时实现两者。
NTH-100M 随附一根分线器线缆,可连接到随附的 TRRS 线缆。分线器会将耳机和麦克风信号分离为两个 3.5 毫米(1/8 英寸)接口,并通过耳机和麦克风图标进行标识。
连接 NTH-100M 分线器线缆
- 将随附的 TRRS 线缆连接到 NTH-100M。
- 将 TRRS 线缆的另一端连接到随附的分线器线缆。
- 通过分线器上的图标识别两个 3.5 毫米(1/8 英寸)接口:
- 耳机图标
- 麦克风图标
连接耳机以进行音频监听
使用标有耳机图标的 3.5 毫米(1/8 英寸)接口监听来自调音台的音频。
- 将耳机接口直接连接到调音台上的3.5 毫米耳机输出。
- 如果您的调音台使用 6.5 毫米(1/4 英寸)耳机输出,请使用合适的3.5 毫米转 6.5 毫米(1/4 英寸)适配器连接耳机插头。
将 NTH-100M 麦克风连接到调音台
将 NTH-100M 麦克风连接到调音台时,请使用标有麦克风图标的 3.5 毫米(1/8 英寸)接口。
将麦克风连接到XLR 麦克风输入时,NTH-100M 麦克风需要插入式电源。
将 NTH-100M 麦克风连接到 XLR 输入时,可以使用 RØDE VXLR PRO 或 VXLR+。这些适配器可为麦克风提供所需的插入式电源。
- 将分线器线缆的麦克风接口连接到 RØDE VXLR PRO 或 VXLR+。
- 将适配器连接到调音台上所需的 XLR 麦克风输入。
- 确保连接能够为 NTH-100M 麦克风提供所需的插入式电源。
同时使用耳机监听和麦克风
分线器线缆的两个接口可以同时使用。将耳机输出连接到调音台的耳机接口以进行监听,并将麦克风输出连接到适当的麦克风输入。
这样,您可以通过 NTH-100M 耳机监听音频,同时将其麦克风用作调音台的输入。
有关 NTH-100M 的更多信息,请参阅我们的 NTH-100M 用户指南。
