Broadcasterマイクに5ピンXLRコネクターを取り付ける手順をご案内します。5ピンコネクター付きのBroadcasterマイクは、オンエアインジケーター制御に対応したコンソールに接続するために設計されています。
オンエアインジケーターLEDは、出力コネクターのピン4とピン5間に開回路または閉回路を適用することでオンまたはオフに切り替わります。
Broadcasterの出力接続およびオンエアインジケーター制御は非常に簡単な操作ですが、ケーブル接続や音響設置に慣れていない場合は、最適な性能を確保するためにオーディオ／電子技術者に作業を依頼することをお勧めします。
回路図はこの記事の下部に添付されている製品マニュアルに掲載されています。

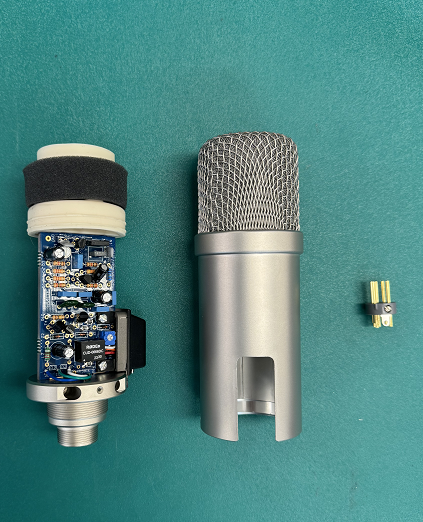

- まず、Broadcasterの底部カバーをネジで外します。通常、シリアル番号が刻印されている部分です。
- 次に、Broadcasterの側面にある2本のネジを外します。

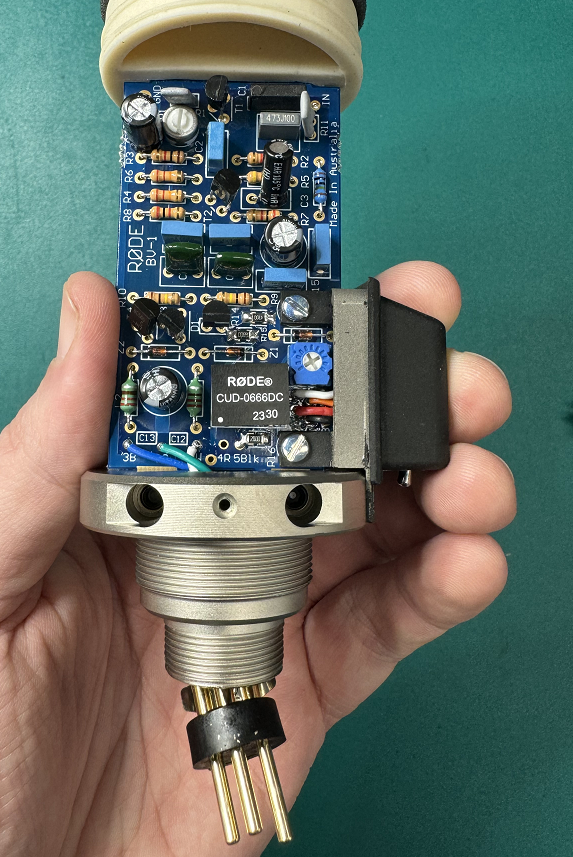

- 既存の3ピンXLRコネクターをBroadcasterマイクから外します。5ピンXLRコネクターを取り付けるために、このコネクターを取り外す必要があります。
- 次に、3ピンXLRコネクターをハウジングから優しく引き離します。この作業中に配線や部品を損傷しないよう注意してください。

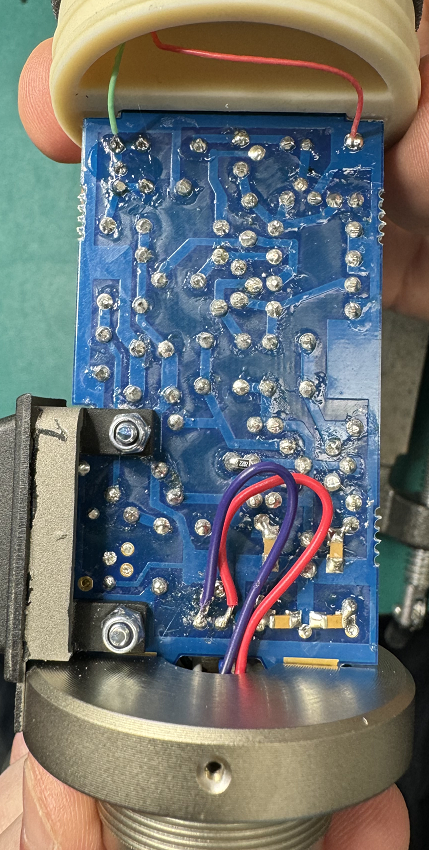

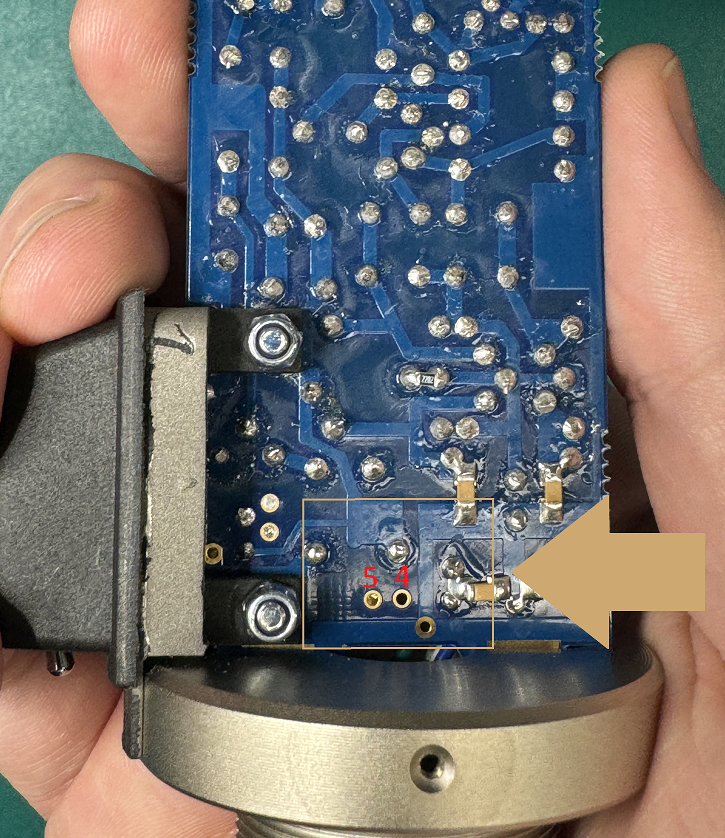

- 3ピンXLRコネクターが外れたら、XLRピンの接続から3本の配線をはんだごてで外します。これにより、5ピンXLRコネクターに必要な5本の配線に交換できます。さらに、基板の背面に2本の追加配線をはんだ付けし、ピン4とピン5に接続します。

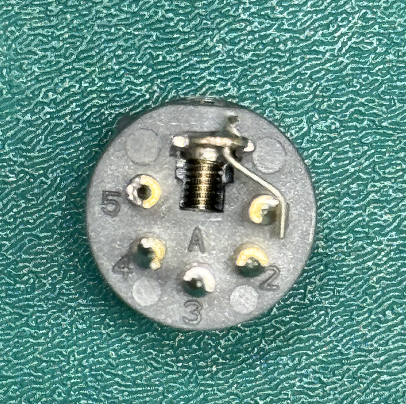

- ピン1から接地タブへジャンパーワイヤーをはんだ付けします。これはマイクの適切な接地を確保するために重要な工程です。

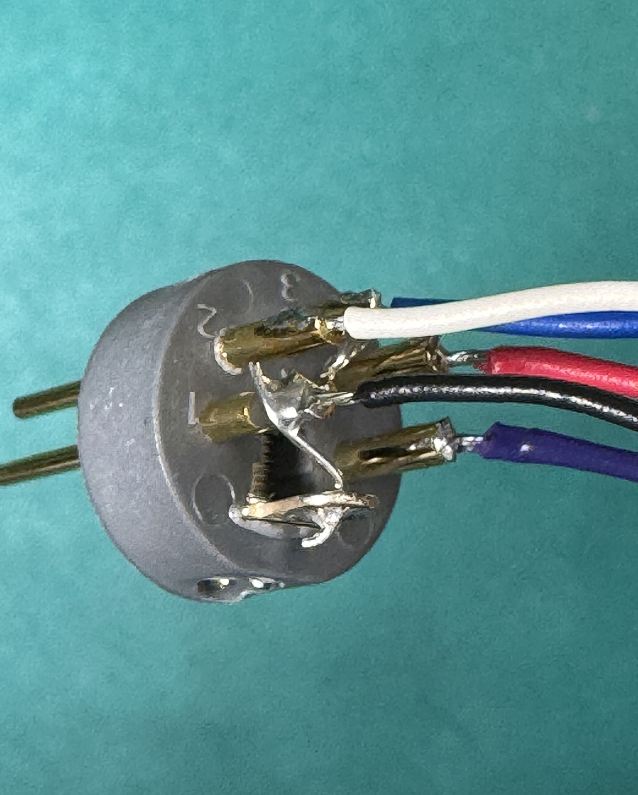

- 次に、5本すべての配線を5ピンXLRコネクターにはんだ付けします。各配線が確実にはんだ付けされ、対応するピンに正しく接続されていることを確認してください。
- すべての配線がはんだ付けされたら、5ピンXLRコネクターをハウジングに優しく差し込みます。しっかりと収まり、マイク本体と正しく位置合わせされていることを確認してください。
- 最後に、ネジを締めて5ピンXLRコネクターをハウジングに固定します。マイクを使用する前に、すべての接続が確実で正しくはんだ付けされていることを再度確認してください。
これらの手順に従うことで、Broadcasterマイクに5ピンXLRコネクターを正しく取り付け、オンエアライト対応のコンソールに接続できるようになります。はんだ付けの際は慎重かつ正確に作業を行い、最良の結果を得られるようにしてください。
