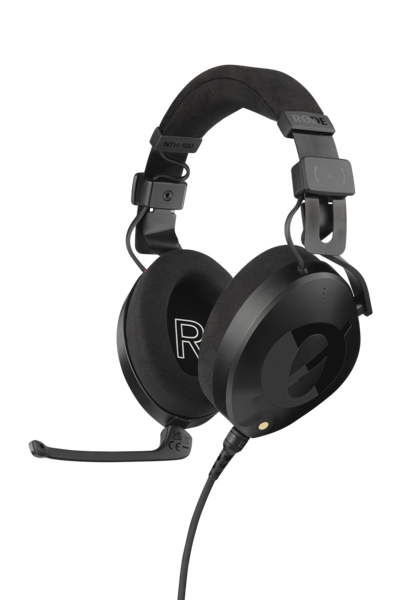

モニタリングおよびマイク音声のために NTH-100M をミキサーに接続する方法

NTH-100M は、ヘッドホンモニタリング、マイク入力、またはその両方のためにミキサーへ接続できます。

NTH-100M には、付属のTRRSケーブルに接続するスプリッターケーブルが付属しています。スプリッターは、ヘッドホンとマイクの信号を、ヘッドホンおよびマイクのアイコンで識別される2つの3.5mm（1/8インチ）接続に分離します。

NTH-100Mスプリッターケーブルを接続する

1. 付属のTRRSケーブルをNTH-100Mに接続します。
2. TRRSケーブルのもう一方の端を、付属のスプリッターケーブルに接続します。
3. スプリッターのアイコンを使用して、2つの3.5mm（1/8インチ）コネクターを識別します。
   • ヘッドホンアイコン
   • マイクアイコン

オーディオモニタリング用にヘッドホンを接続する

ヘッドホンアイコンの付いた3.5mm（1/8インチ）コネクターを使用して、ミキサーからのオーディオをモニタリングします。

1. ヘッドホンコネクターを、ミキサーの3.5mmヘッドホン出力に直接接続します。
2. ミキサーが6.5mm（1/4インチ）ヘッドホン出力を使用している場合は、適切な3.5mmから6.5mm（1/4インチ）へのアダプターを使用してヘッドホンプラグを接続します。

NTH-100Mのマイクをミキサーに接続する

NTH-100Mのマイクをミキサーに接続する場合は、マイクアイコンの付いた3.5mm（1/8インチ）コネクターを使用します。

マイクをXLRマイク入力に接続する場合、NTH-100Mのマイクにはプラグインパワーが必要です。

1. スプリッターケーブルのマイクコネクターをRØDE VXLR PROまたはVXLR+に接続します。
2. アダプターをミキサーの指定されたXLRマイク入力に接続します。
3. 接続によってNTH-100Mのマイクに必要なプラグインパワーが供給されていることを確認します。

ヘッドホンモニタリングとマイクを同時に使用する

スプリッターケーブルの両方の接続を同時に使用できます。モニタリング用にヘッドホン出力をミキサーのヘッドホン接続に接続し、マイク出力を適切なマイク入力に接続します。

これにより、NTH-100Mのヘッドホンでオーディオをモニタリングしながら、そのマイクをミキサーへの入力として使用できます。

NTH-100Mの詳細については、NTH-100Mユーザーガイドをご覧ください。
