TS、TRS、TRRSコネクターの違いを理解することは、オーディオ録音や制作に携わるすべての人にとって重要です。これらのコネクターはさまざまなオーディオ機器でよく見られ、適切な信号伝送を確保する上で重要な役割を果たします。

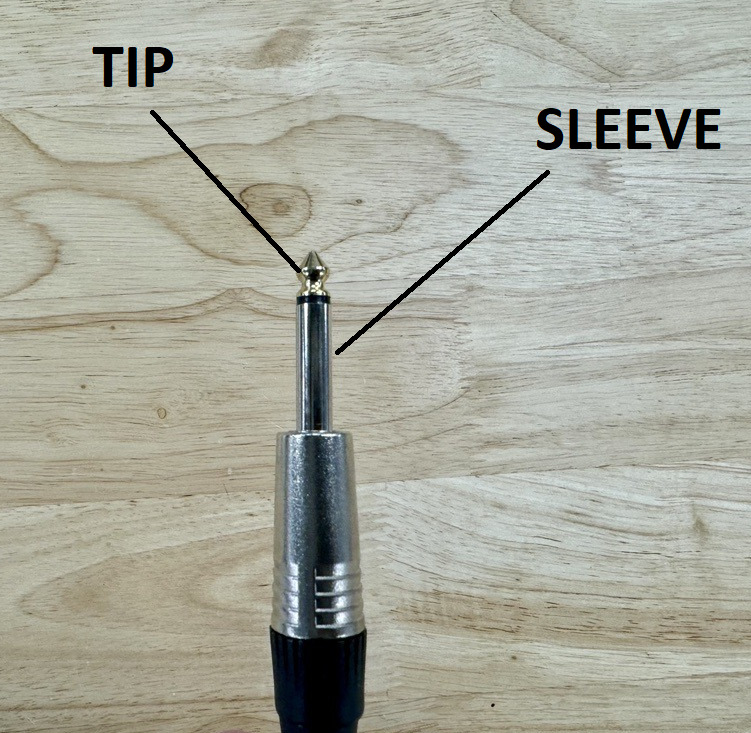

TS（TIP - SLEEVE）
このタイプのコネクターは最もシンプルで、2つの接点、すなわちチップとスリーブだけを備えています。TSコネクターはモノラルのアンバランス信号に一般的に使用されます。エレキギターケーブルや一部の基本的なオーディオ機器でよく見られます。
チップはオーディオ信号を伝達し、スリーブはグラウンドまたはシールドとして機能します。アンバランスの特性のため、TSコネクターはノイズや干渉を受けやすく、長いケーブルや大きな電磁干渉がある環境にはあまり適していません。
- TSケーブルは短い長さとモノラル信号のため、オーディオインターフェースとモニタースピーカー、ギターとアンプの接続に最適です。

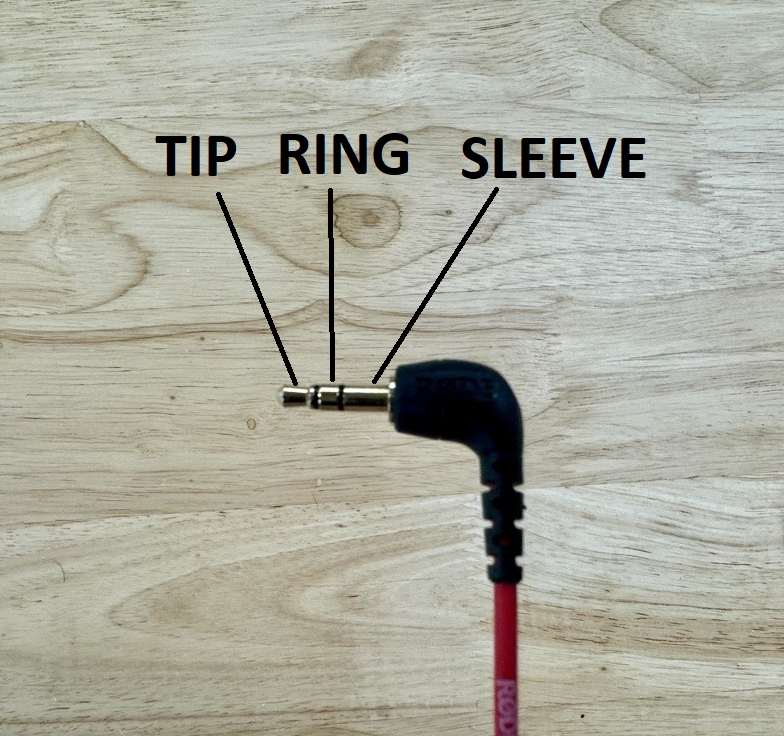

TRS（TIP - RING - SLEEVE）
TRSコネクターは多用途で、バランスドモノ信号またはアンバランスのステレオ信号のいずれかを伝送できます。バランスド構成では、チップが正の信号、リングが負の信号、スリーブがグラウンドとして機能します。
この構成によりノイズや干渉が低減されるため、TRSコネクターはマイクロフォン、ミキサー、その他のスタジオ機器などのプロフェッショナルなオーディオ用途に理想的です。
ラベリア、ワイヤレス、VideoMicシリーズなど、RØDEの多くのマイクロフォンはTRS 3.5mmコネクターを採用しています。これらのコネクターは、ノイズや干渉を最小限に抑えた高品質なオーディオキャプチャが可能なため選ばれています。

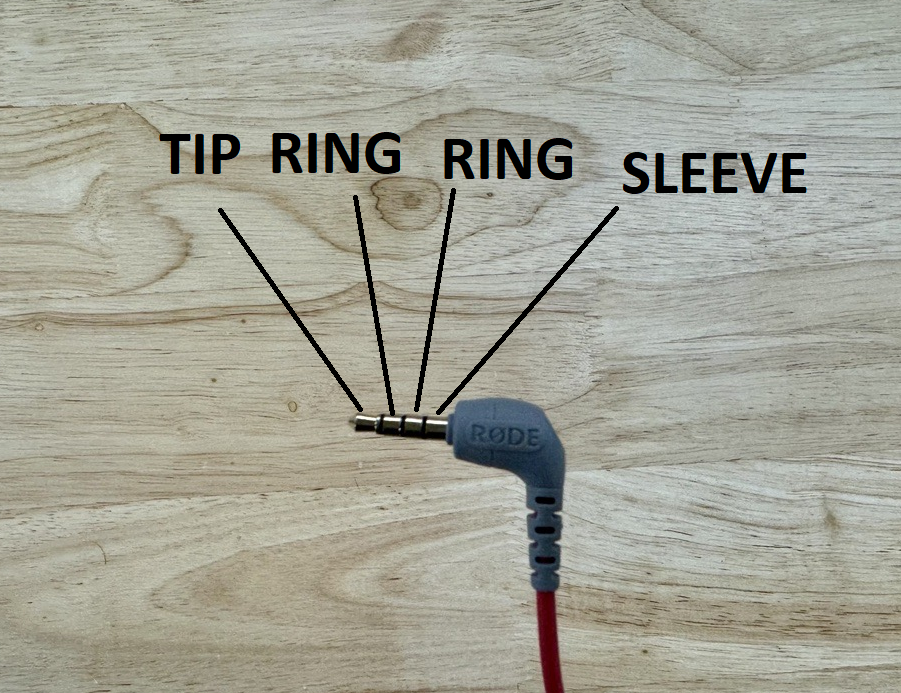

TRRS（TIP - RING - RING - SLEEVE）
TRRSコネクターは、スマートフォン、タブレット、一部のノートパソコンなど、オーディオとマイク信号の両方を必要とする機器で一般的に使用されます。追加されたリングにより、ステレオオーディオ信号とマイク信号の同時伝送が可能です。通常、チップが左オーディオチャンネル、第1リングが右オーディオチャンネル、第2リングがマイク信号、スリーブがグラウンドとして機能します。
この構成により、TRRSコネクターはマイク内蔵ヘッドセットをサポートでき、通信機器やマルチメディア用途で人気があります。
- SmartLav+、VideoMic NTG、NTH-100MなどのRØDEマイクはTRRS接続を使用しています。
RØDEマイクを接続するために必要なケーブルの詳細は、以下のビデオをご覧ください。
