Ti guideremo nel processo di installazione di un connettore XLR a 5 pin sul microfono Broadcaster. Il microfono Broadcaster con il connettore a 5 pin è progettato per essere collegato a console che supportano un controllo dell'indicatore On-Air.
Il LED dell'indicatore On-Air viene acceso o spento applicando un circuito aperto o chiuso tra i pin 4 e 5 del connettore di uscita.
Pur essendo molto semplice eseguire la connessione di uscita del Broadcaster e il controllo dell'indicatore On-Air, suggeriamo che, a meno che tu non sia esperto di connessioni di cavi e installazioni audio in generale, venga effettuato questo compito da un tecnico audio/elettronico per garantire prestazioni ottimali.
Lo schema elettrico si trova nel manuale del prodotto allegato in fondo a questo articolo.
- Inizia svitando la copertura della base del Broadcaster. Di solito è la parte con il numero di serie inciso.
- Successivamente, rimuovi le 2 viti situate sul lato del Broadcaster.

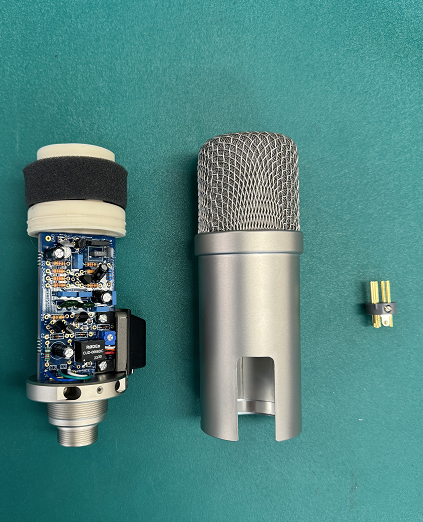

- Svita il connettore XLR a 3 pin esistente dal microfono Broadcaster. Questo connettore deve essere rimosso per installare il connettore XLR a 5 pin.

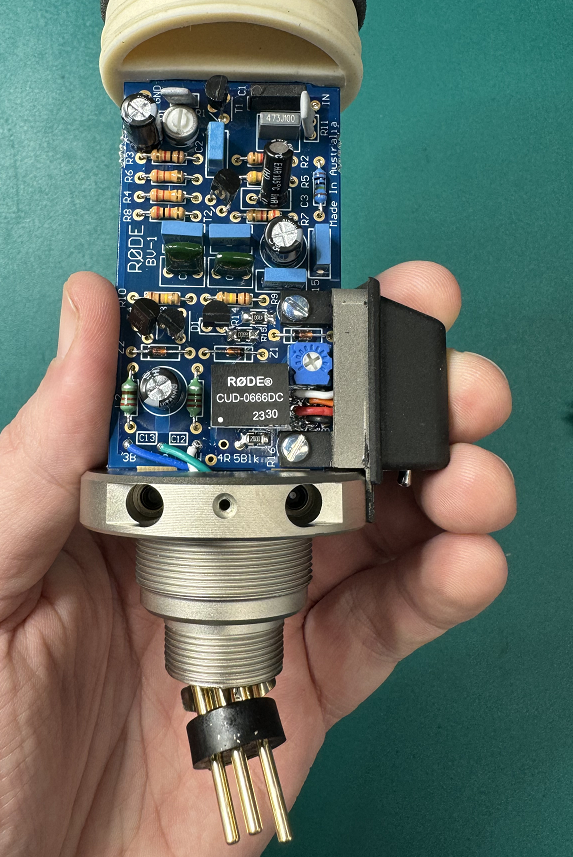

- Poi, tira delicatamente il connettore XLR a 3 pin fuori dalla scocca. Fai attenzione a non danneggiare fili o componenti durante questa operazione.

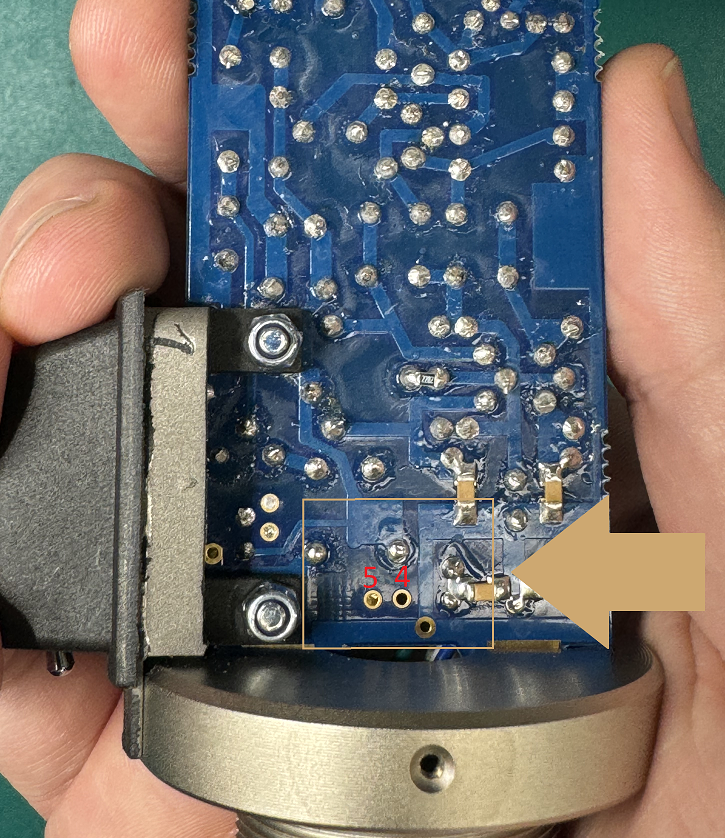

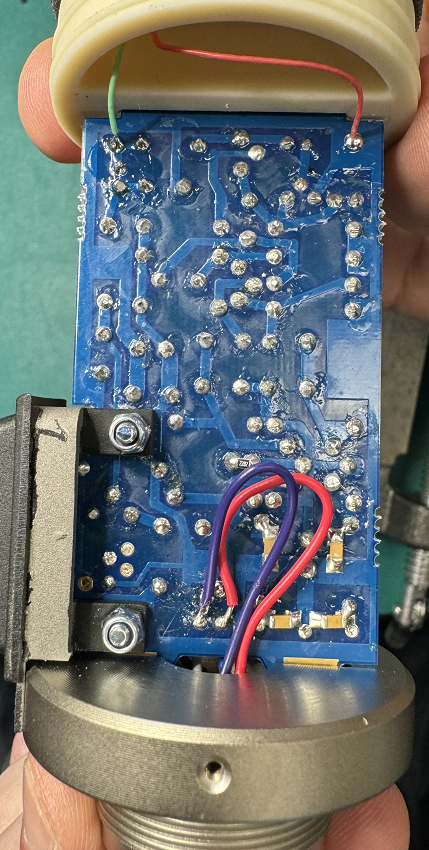

- Una volta staccato il connettore XLR a 3 pin, dissalda i 3 fili dalle connessioni dei pin XLR. Questo ti permette di sostituirli con i 5 fili necessari per il connettore XLR a 5 pin. Inoltre, salda 2 fili aggiuntivi sul retro del PCB e collegali agli ingressi 4 e 5.

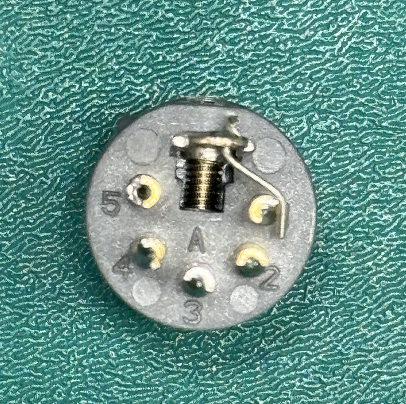

- Salda un filo di collegamento dal pin 1 alla linguetta di messa a terra. Questo è un passaggio importante per garantire una corretta messa a terra del microfono.

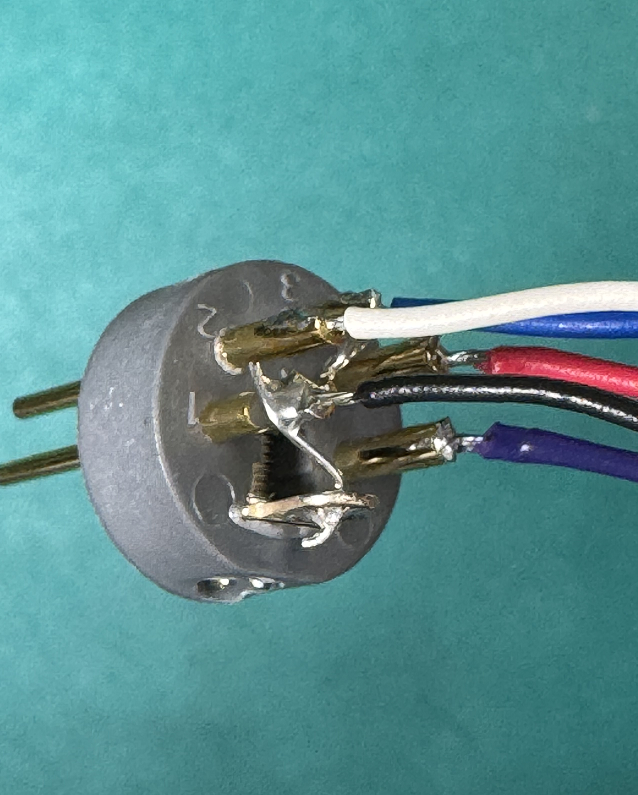

- Ora salda tutti e 5 i fili al connettore XLR a 5 pin. Assicurati che ogni filo sia saldato saldamente e connesso correttamente al pin corrispondente.
- Una volta saldati tutti i fili, inserisci delicatamente il connettore XLR a 5 pin nella scocca. Assicurati che si inserisca perfettamente e si allinei correttamente con il corpo del microfono.
- Infine, stringi la vite per fissare il connettore XLR a 5 pin alla scocca. Controlla nuovamente che tutte le connessioni siano sicure e saldate correttamente prima di utilizzare il microfono.
Seguendo questi passaggi, potrai installare con successo un connettore XLR a 5 pin sul tuo microfono Broadcaster, permettendoti di collegarlo a console che supportano la spia On-air. Ricorda di operare con cautela e precisione durante la saldatura per garantire i migliori risultati.
