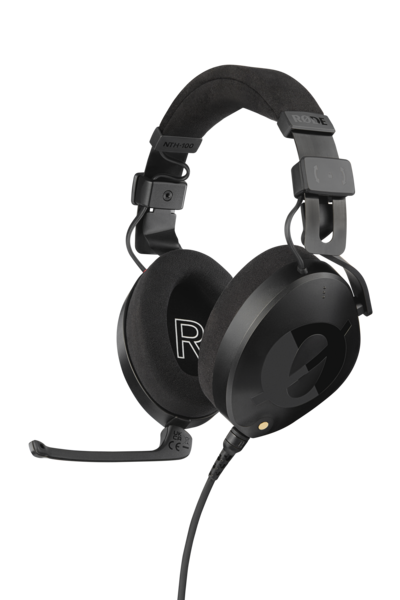

NTH-100M può essere collegato a un mixer per il monitoraggio tramite cuffie, l’ingresso del microfono o entrambi.
NTH-100M include un cavo sdoppiatore che si collega al cavo TRRS in dotazione. Lo sdoppiatore separa i segnali delle cuffie e del microfono in due connessioni da 3,5 mm (1/8"), identificate dalle icone delle cuffie e del microfono.
Collegare il cavo sdoppiatore di NTH-100M
- Collega il cavo TRRS in dotazione a NTH-100M.
- Collega l’altra estremità del cavo TRRS al cavo sdoppiatore in dotazione.
- Identifica i due connettori da 3,5 mm (1/8") usando le icone sullo sdoppiatore:
- Icona delle cuffie
- Icona del microfono
Collegare le cuffie per il monitoraggio audio
Usa il connettore da 3,5 mm (1/8") contrassegnato dall’icona delle cuffie per monitorare l’audio dal mixer.
- Collega il connettore delle cuffie direttamente a un’uscita cuffie da 3,5 mm sul mixer.
- Se il mixer utilizza un’uscita cuffie da 6,5 mm (1/4"), collega il jack delle cuffie usando un adattatore da 3,5 mm a 6,5 mm (1/4") adatto.
Collegare il microfono di NTH-100M a un mixer
Usa il connettore da 3,5 mm (1/8") contrassegnato dall’icona del microfono quando colleghi il microfono di NTH-100M a un mixer.
Quando colleghi il microfono a un ingresso microfonico XLR, il microfono di NTH-100M richiede l’alimentazione plug-in.
Puoi usare un RØDE VXLR PRO o un VXLR+ quando colleghi il microfono di NTH-100M a un ingresso XLR. Questi adattatori consentono di fornire al microfono l’alimentazione plug-in necessaria.
- Collega il connettore del microfono del cavo sdoppiatore a un RØDE VXLR PRO o VXLR+.
- Collega l’adattatore all’ingresso microfonico XLR richiesto sul mixer.
- Assicurati che la connessione fornisca l’alimentazione plug-in necessaria per il microfono di NTH-100M.
Usare contemporaneamente il monitoraggio tramite cuffie e il microfono
Entrambe le connessioni del cavo sdoppiatore possono essere utilizzate contemporaneamente. Collega l’uscita cuffie alla connessione cuffie del mixer per il monitoraggio e collega l’uscita del microfono all’ingresso microfonico appropriato.
In questo modo puoi monitorare l’audio attraverso le cuffie NTH-100M mentre usi il microfono come ingresso del mixer.
Per ulteriori informazioni su NTH-100M, consulta la nostra Guida per l’utente di NTH-100M.
