Comprendere le differenze tra i connettori TS, TRS e TRRS è essenziale per chiunque sia coinvolto nella registrazione o produzione audio. Questi connettori, spesso presenti su vari dispositivi audio, svolgono un ruolo cruciale nell'assicurare il tipo corretto di trasmissione del segnale.

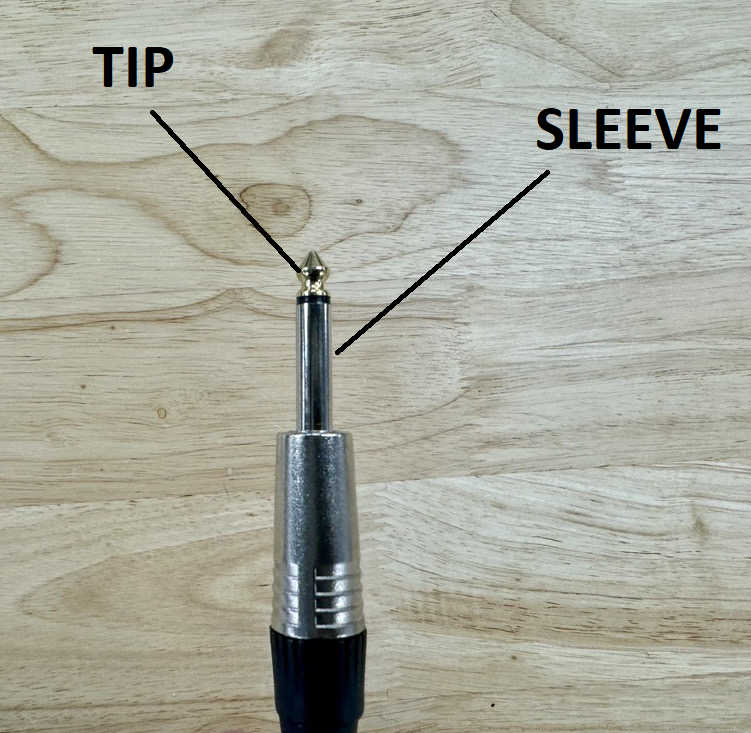

TS (TIP - SLEEVE)
Questo tipo di connettore è il più semplice, con soli due punti di contatto: la punta e la manica. I connettori TS sono comunemente usati per segnali mono, sbilanciati. Si trovano spesso nei cavi per chitarra elettrica e in alcune apparecchiature audio di base.
La punta trasporta il segnale audio, mentre la manica funge da massa o schermatura. A causa della loro natura sbilanciata, i connettori TS sono più suscettibili a rumori e interferenze, rendendoli meno adatti per cavi lunghi o ambienti con interferenze elettromagnetiche significative.
- I cavi TS sono perfetti per collegare interfacce audio a monitor e chitarre ad amplificatori grazie alla loro lunghezza ridotta e al segnale mono.

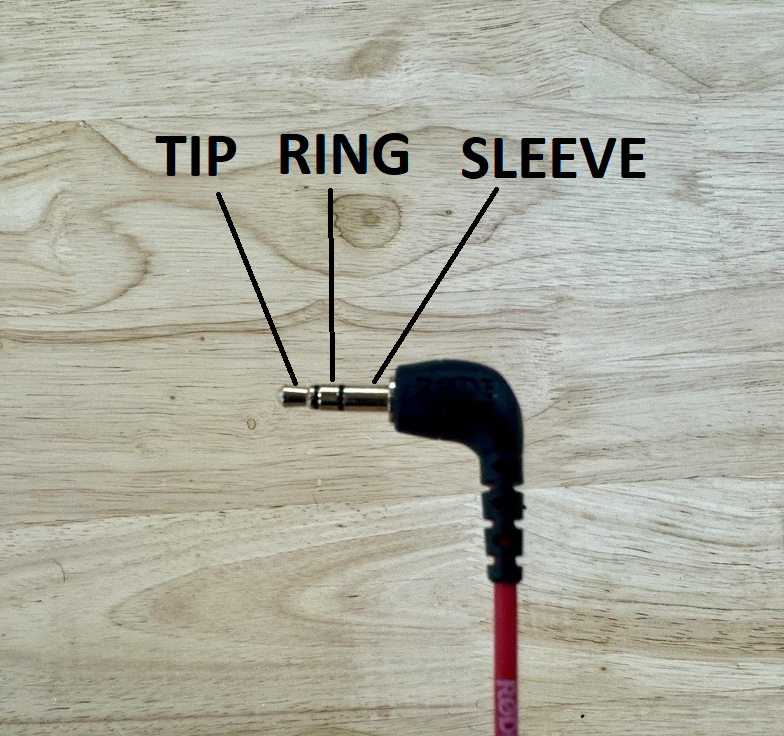

TRS (TIP - RING - SLEEVE)
I connettori TRS sono versatili e possono trasportare sia un segnale mono bilanciato sia un segnale stereo sbilanciato. In una configurazione bilanciata, la punta trasporta il segnale positivo, l'anello trasporta il segnale negativo e la manica funge da massa.
Questa configurazione aiuta a ridurre rumore e interferenze, rendendo i connettori TRS ideali per applicazioni audio professionali, come il collegamento di microfoni, mixer e altre apparecchiature da studio.
La maggior parte dei microfoni RØDE, come quelli delle serie Lavalier, Wireless e VideoMic, dispone di connettori TRS da 3,5 mm. Questi connettori sono scelti per la loro capacità di fornire una cattura audio di alta qualità con rumore e interferenze minimi.

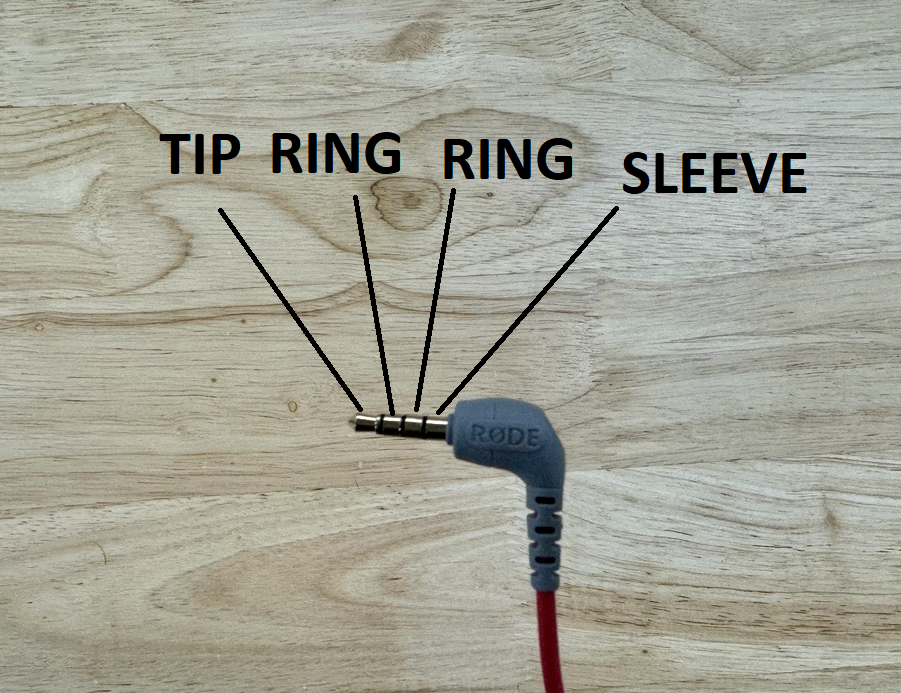

TRRS (TIP - RING - SLEEVE)
I connettori TRRS sono comunemente usati in dispositivi che richiedono sia segnali audio che microfonici, come smartphone, tablet e alcuni laptop. L'anello aggiuntivo consente la trasmissione di un segnale audio stereo insieme a un segnale microfonico. Tipicamente, la punta trasporta il canale audio sinistro, il primo anello trasporta il canale audio destro, il secondo anello trasporta il segnale microfonico e la manica funge da massa.
Questa configurazione permette ai connettori TRRS di supportare cuffie con microfono integrato, rendendoli una scelta popolare per dispositivi di comunicazione e applicazioni multimediali.
- Microfoni RØDE come SmartLav+, VideoMic NTG e NTH-100M utilizzano la connessione TRRS.
Per dettagli su quali cavi sono necessari per collegare il tuo microfono RØDE, guarda il nostro video qui sotto.
