Nous allons vous guider à travers le processus d’installation d’un connecteur XLR 5 broches sur le microphone Broadcaster. Le microphone Broadcaster avec le connecteur 5 broches est conçu pour être connecté à des consoles qui prennent en charge un contrôle d’indicateur On-Air.
La LED de l’indicateur On-Air est activée ou désactivée en appliquant un circuit ouvert ou fermé entre les broches 4 et 5 du connecteur de sortie.
Bien que la connexion de sortie du Broadcaster et le contrôle de l’indicateur On-Air soient des opérations très simples à réaliser, nous suggérons, sauf si vous êtes familier avec les connexions de câbles et les installations audio en général, de faire réaliser cette tâche par un technicien audio/électronique afin d’assurer des performances optimales.
Le schéma du circuit se trouve dans le manuel du produit joint en bas de cet article.

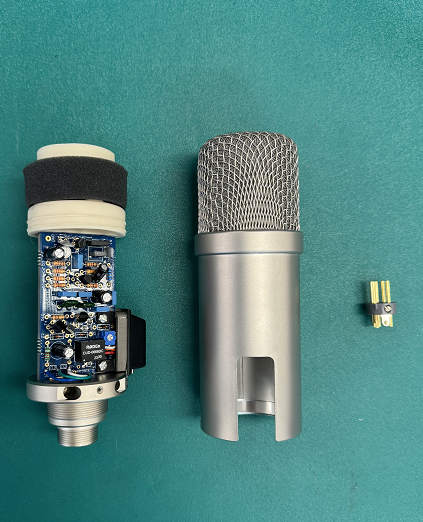

- Commencez par dévisser le couvercle de base du Broadcaster. Il s’agit généralement de la partie sur laquelle le numéro de série est gravé.
- Ensuite, retirez les 2 vis situées sur le côté du Broadcaster.

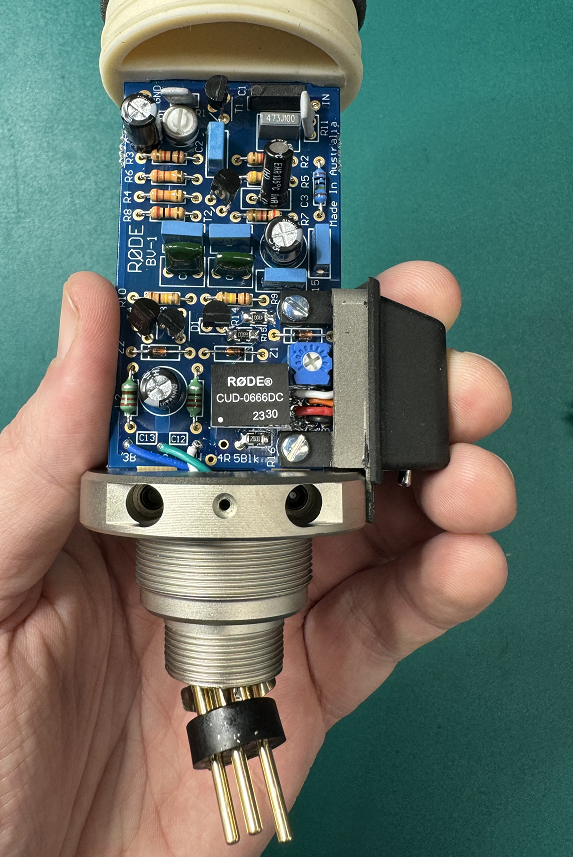

- Dévissez le connecteur XLR 3 broches existant du microphone Broadcaster. Ce connecteur doit être retiré pour installer le connecteur XLR 5 broches.
- Ensuite, tirez doucement le connecteur XLR 3 broches hors du boîtier. Faites attention à ne pas endommager les fils ou les composants pendant ce processus.

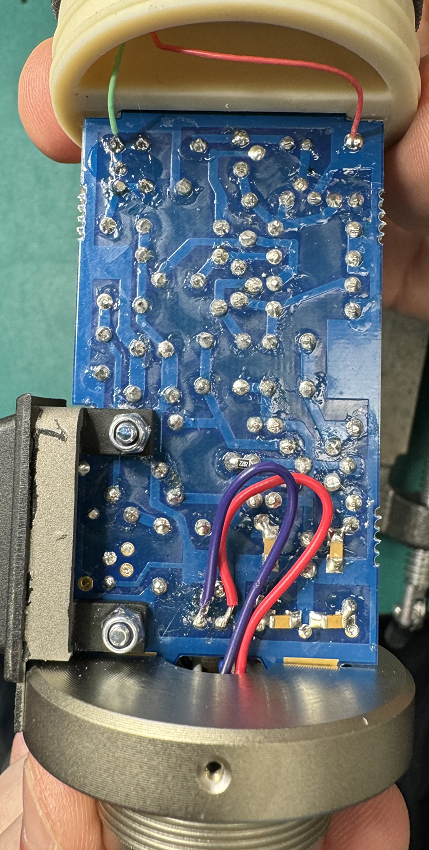

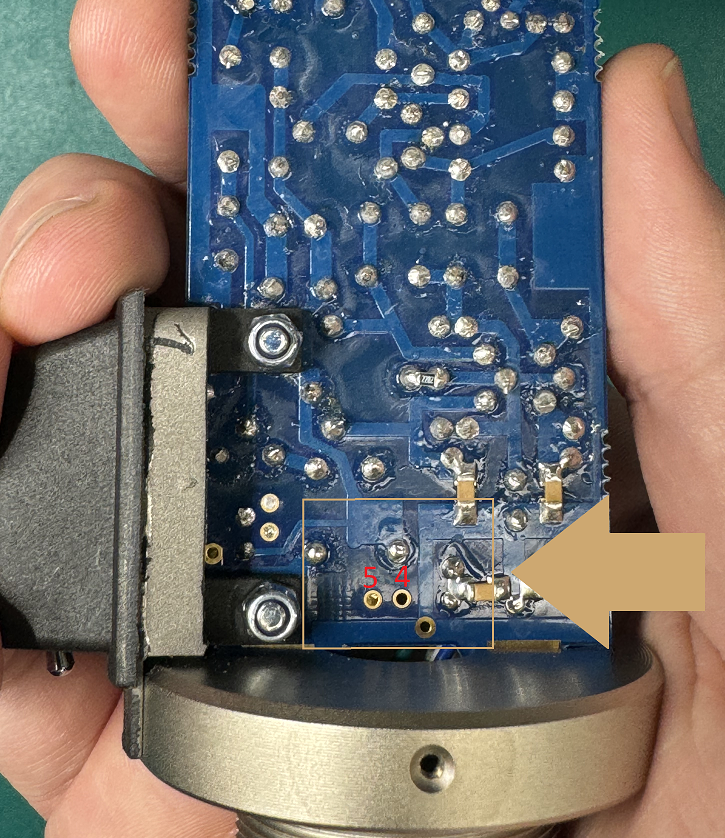

- Une fois le connecteur XLR 3 broches détaché, dessoudez les 3 fils des broches du connecteur XLR. Cela vous permet de les remplacer par les 5 fils nécessaires pour le connecteur XLR 5 broches. De plus, soudez 2 fils supplémentaires à l’arrière du circuit imprimé (PCB) et connectez-les aux entrées 4 et 5.

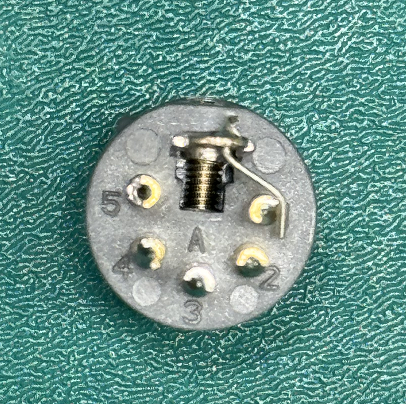

- Soudez un fil de liaison de la broche 1 à la patte de mise à la terre. C’est une étape importante pour assurer une mise à la terre correcte du microphone.

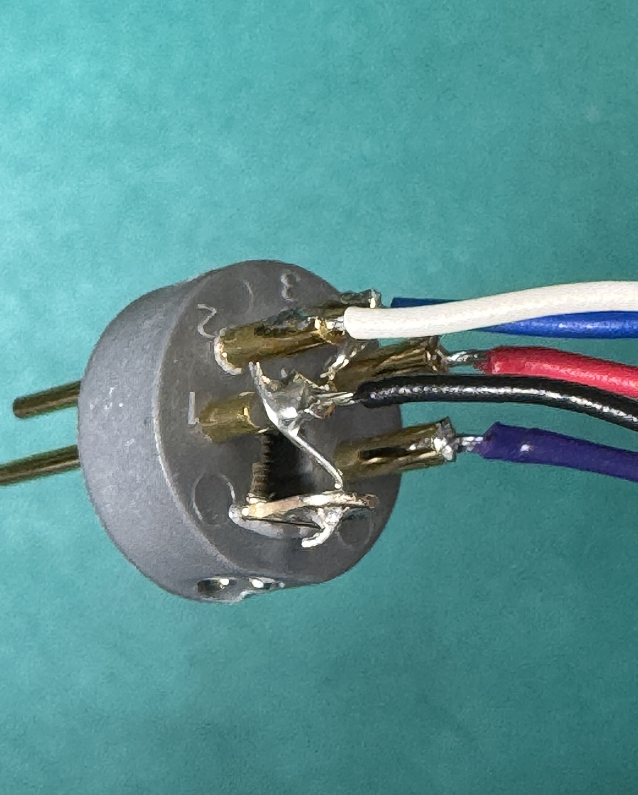

- Soudez maintenant les 5 fils sur le connecteur XLR 5 broches. Assurez-vous que chaque fil est solidement soudé et correctement connecté à la broche correspondante.
- Une fois tous les fils soudés, insérez doucement le connecteur XLR 5 broches dans le boîtier. Assurez-vous qu’il s’ajuste parfaitement et qu’il s’aligne correctement avec le corps du microphone.
- Enfin, serrez la vis pour fixer le connecteur XLR 5 broches au boîtier. Vérifiez que toutes les connexions sont sécurisées et correctement soudées avant d’utiliser le microphone.
En suivant ces étapes, vous serez en mesure d’installer avec succès un connecteur XLR 5 broches sur votre microphone Broadcaster, ce qui vous permettra de le connecter à des consoles prenant en charge un voyant On-Air. N’oubliez pas d’exercer prudence et précision lors de la soudure afin d’assurer les meilleurs résultats.
