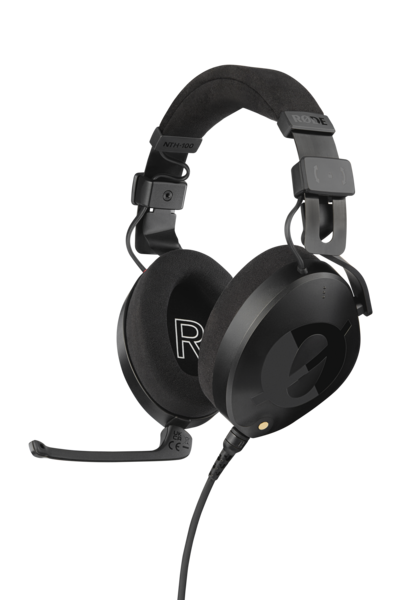

Le NTH-100M peut être connecté à une console de mixage pour le monitoring au casque, l’entrée microphone ou les deux.
Le NTH-100M inclut un câble séparateur qui se connecte au câble TRRS fourni. Le séparateur distingue les signaux du casque et du microphone en deux connexions de 3,5 mm (1/8"), identifiées par des icônes de casque et de microphone.
Connecter le câble séparateur du NTH-100M
- Connectez le câble TRRS fourni au NTH-100M.
- Connectez l’autre extrémité du câble TRRS au câble séparateur fourni.
- Identifiez les deux connecteurs de 3,5 mm (1/8") à l’aide des icônes présentes sur le séparateur :
- Icône de casque
- Icône de microphone
Connecter le casque pour le monitoring audio
Utilisez le connecteur de 3,5 mm (1/8") marqué de l’icône de casque pour écouter le son provenant de votre console de mixage.
- Connectez directement le connecteur du casque à une sortie casque de 3,5 mm de votre console de mixage.
- Si votre console de mixage utilise une sortie casque de 6,5 mm (1/4"), connectez la fiche du casque à l’aide d’un adaptateur approprié de 3,5 mm vers 6,5 mm (1/4").
Connecter le microphone du NTH-100M à une console de mixage
Utilisez le connecteur de 3,5 mm (1/8") marqué de l’icône de microphone lorsque vous connectez le microphone du NTH-100M à une console de mixage.
Lorsque vous connectez le microphone à une entrée microphone XLR, le microphone du NTH-100M nécessite une alimentation plug-in.
Vous pouvez utiliser un RØDE VXLR PRO ou un VXLR+ lorsque vous connectez le microphone du NTH-100M à une entrée XLR. Ces adaptateurs permettent de fournir au microphone l’alimentation plug-in requise.
- Connectez le connecteur microphone du câble séparateur à un RØDE VXLR PRO ou VXLR+.
- Connectez l’adaptateur à l’entrée microphone XLR requise de votre console de mixage.
- Assurez-vous que la connexion fournit l’alimentation plug-in requise pour le microphone du NTH-100M.
Utiliser simultanément le monitoring au casque et le microphone
Les deux connexions du câble séparateur peuvent être utilisées simultanément. Connectez la sortie casque à la connexion casque de votre console de mixage pour le monitoring, puis connectez la sortie microphone à l’entrée microphone appropriée.
Vous pouvez ainsi écouter le son avec le casque NTH-100M tout en utilisant son microphone comme entrée sur votre console de mixage.
Pour plus d’informations sur le NTH-100M, consultez notre guide d’utilisation du NTH-100M.
