Comprendre les différences entre les connecteurs TS, TRS et TRRS est essentiel pour toute personne impliquée dans l’enregistrement ou la production audio. Ces connecteurs, souvent présents sur divers appareils audio, jouent un rôle crucial pour garantir le bon type de transmission du signal.

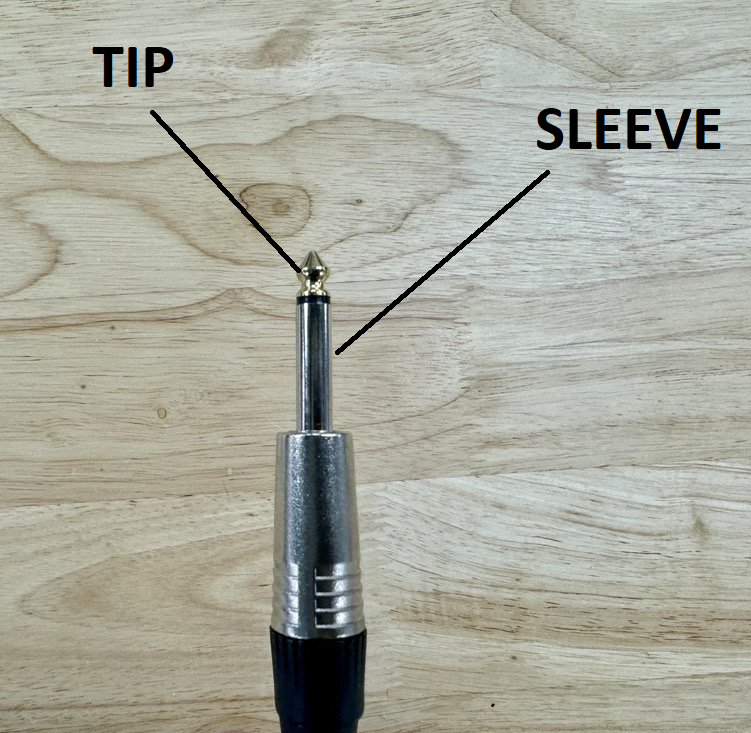

TS (TIP - SLEEVE)
Ce type de connecteur est le plus simple et ne comporte que deux points de contact : la pointe et la masse. Les connecteurs TS sont couramment utilisés pour les signaux mono asymétriques. On les trouve souvent sur les câbles de guitare électrique et certains équipements audio de base.
La pointe transporte le signal audio, tandis que la masse sert de terre ou de blindage. En raison de leur nature asymétrique, les connecteurs TS sont plus sensibles au bruit et aux interférences, ce qui les rend moins adaptés aux câbles longs ou aux environnements soumis à d’importantes interférences électromagnétiques.
- Les câbles TS sont parfaits pour connecter des interfaces audio à des enceintes de monitoring et des guitares à des amplificateurs, en raison de leur courte longueur et de leur signal mono.

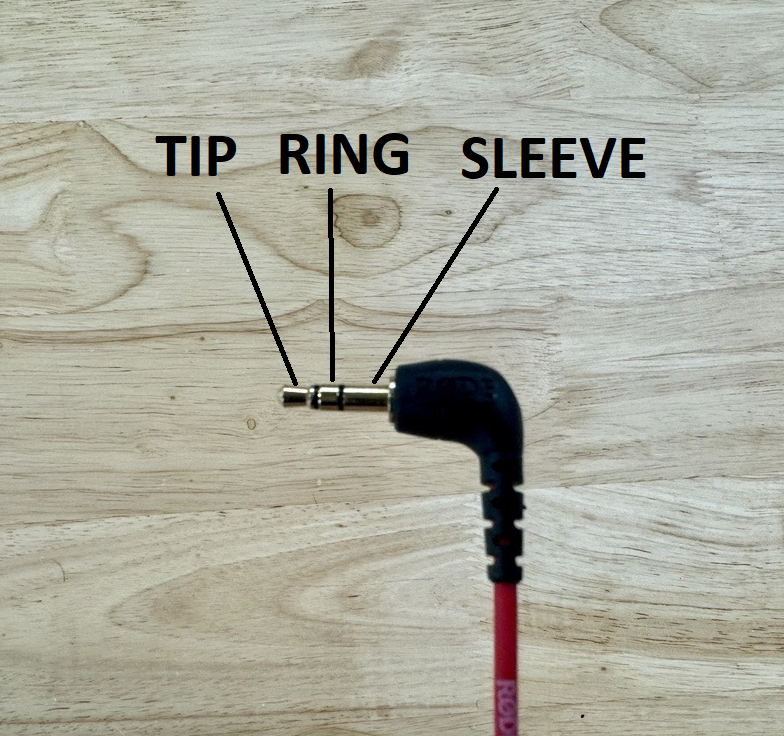

TRS (TIP - RING - SLEEVE)
Les connecteurs TRS sont polyvalents et peuvent transporter un signal mono symétrique ou un signal stéréo asymétrique. Dans une configuration symétrique, la pointe transporte le signal positif, l’anneau transporte le signal négatif et la masse sert de terre.
Cette configuration contribue à réduire le bruit et les interférences, ce qui rend les connecteurs TRS idéaux pour les applications audio professionnelles, comme la connexion de microphones, de tables de mixage et d’autres équipements de studio.
La majorité des microphones RØDE, notamment ceux des gammes Lavalier, Wireless et VideoMic, sont équipés de connecteurs TRS de 3,5 mm. Ces connecteurs sont choisis pour leur capacité à fournir une capture audio de haute qualité avec un minimum de bruit et d’interférences.

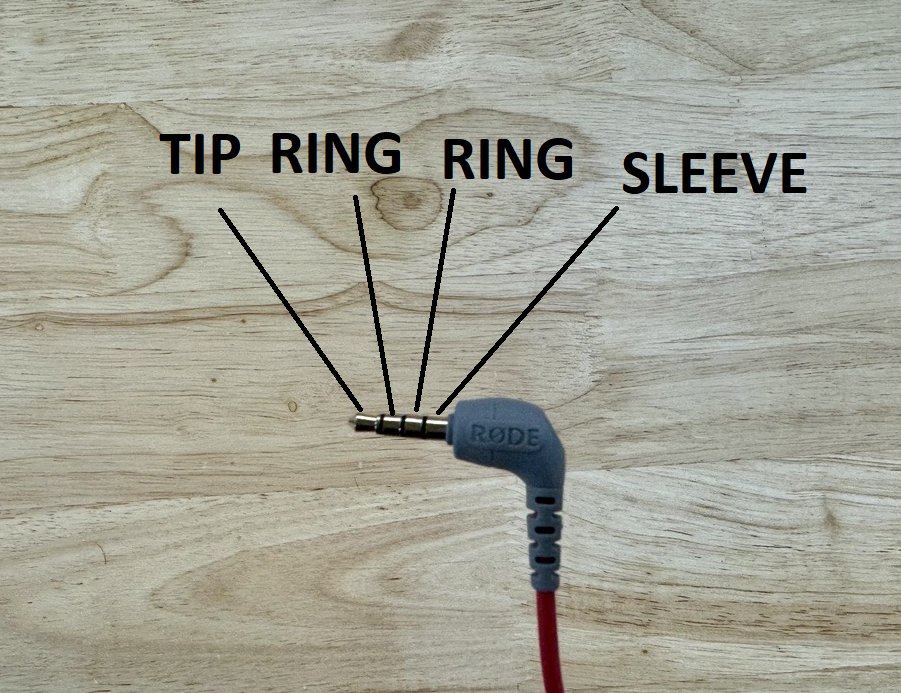

TRRS (TIP - RING - SLEEVE)
Les connecteurs TRRS sont couramment utilisés dans les appareils qui nécessitent à la fois des signaux audio et de microphone, tels que les smartphones, les tablettes et certains ordinateurs portables. L’anneau supplémentaire permet la transmission d’un signal audio stéréo ainsi que d’un signal de microphone. En général, la pointe transporte le canal audio gauche, le premier anneau transporte le canal audio droit, le deuxième anneau sert de terre et la masse transporte le signal du microphone.
Cette configuration permet aux connecteurs TRRS de prendre en charge les casques équipés de microphones intégrés, ce qui en fait un choix populaire pour les appareils de communication et les applications multimédias.
- Les microphones RØDE tels que le SmartLav+, le VideoMic NTG et le NTH-100M utilisent la connexion TRRS.
Pour savoir de quels câbles vous avez besoin pour connecter votre microphone RØDE, regardez notre vidéo ci-dessous.
Pour plus d’informations ou pour toute question concernant nos produits RØDE, veuillez nous contacter ici.
