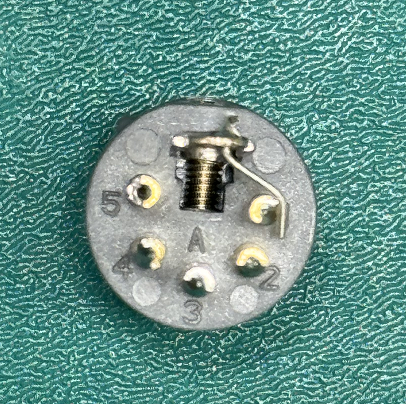

Le guiaremos a través del proceso de instalación de un conector XLR de 5 patillas al micrófono Broadcaster. El micrófono Broadcaster con el conector de 5 patillas está diseñado para conectarse a consolas que admiten un control de indicador de encendido en el aire.
El LED Indicador de Aire Encendido se enciende o apaga aplicando un circuito abierto o cerrado a través de los pines 4 y 5 del conector de salida.
Si bien la conexión de salida de las Emisoras y el control del Indicador On-Air es una operación muy sencilla de realizar, le sugerimos que, a menos que esté familiarizado con las conexiones de cables y las instalaciones de audio en general, encargue esta tarea a un Técnico en Audio/Electrónica para garantizar un rendimiento óptimo.
El diagrama del circuito se encuentra en el manual del producto adjunto al final de este artículo.

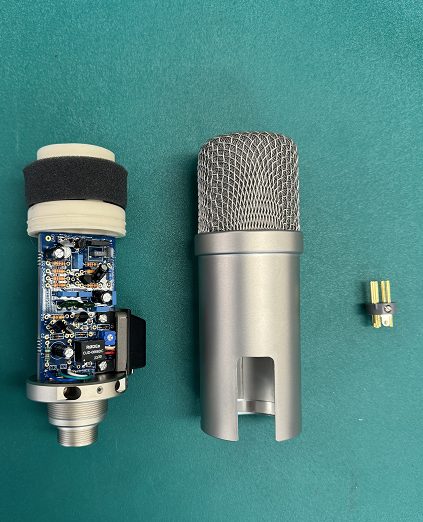

- Comience por desenroscar la tapa de la base de la Emisora. Esta suele ser la parte con el número de serie grabado en ella.
- A continuación, retire los 2 tornillos situados en el lateral de la Emisora.

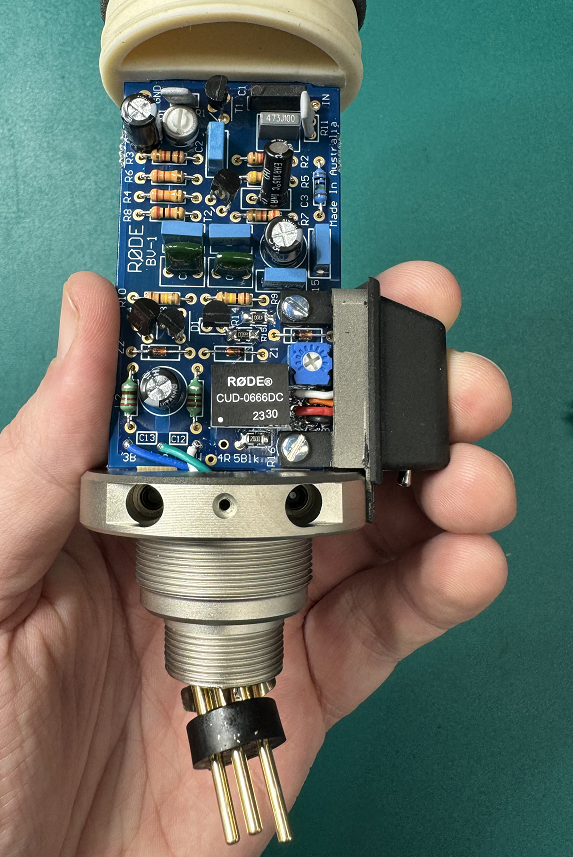

- Desenrosque el conector XLR de 3 patillas existente del micrófono Broadcaster. Es necesario retirar este conector para instalar el conector XLR de 5 patillas.
- A continuación, separe con cuidado el conector XLR de 3 patillas de la carcasa. Tenga cuidado de no dañar ningún cable o componente durante este proceso.

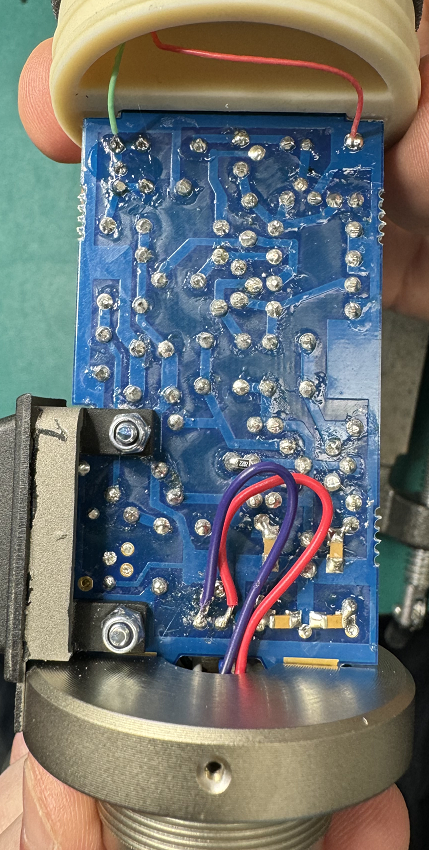

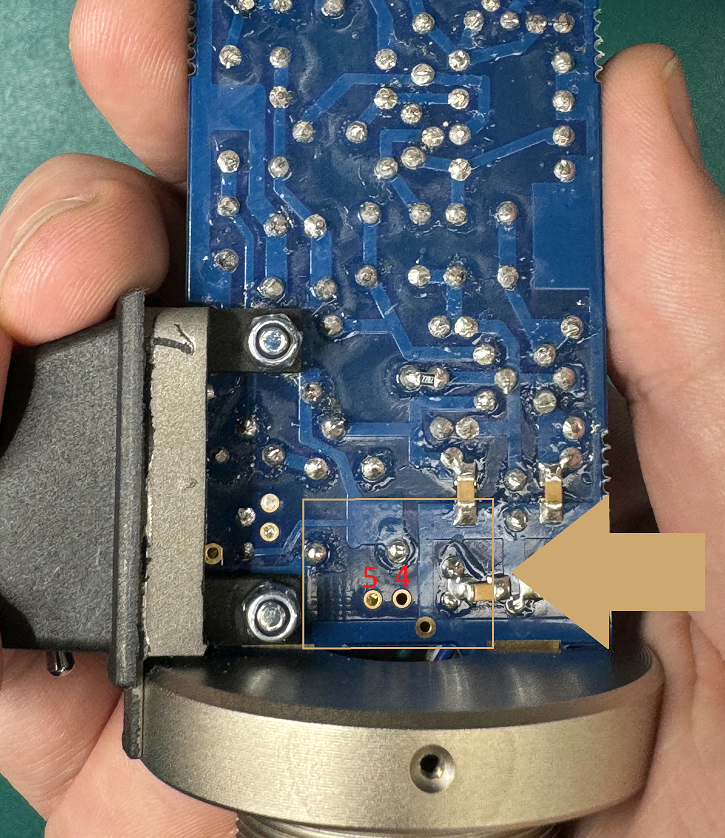

- Una vez desconectado el conector XLR de 3 pines, deberá desoldar los 3 cables de las conexiones de los pines XLR. Esto te permitirá reemplazarlos por los nuevos 5 cables necesarios para el conector XLR de 5 pines. Además, suelda 2 cables extra en la parte posterior de la PCB y conéctalos a las entradas 4 y 5.
- Suelde un cable de puente de la clavija 1 a la lengüeta de conexión a tierra. Este es un paso importante para garantizar la correcta conexión a tierra del micrófono.

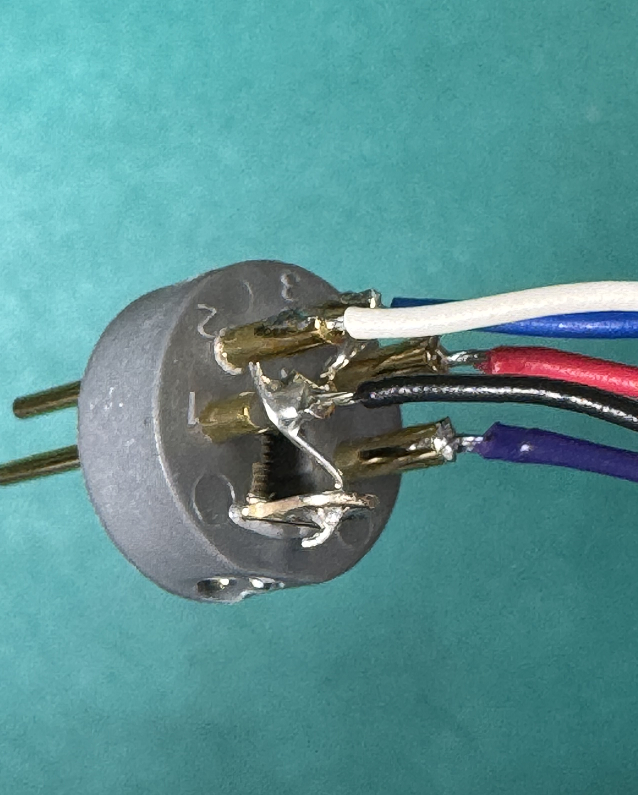

- Ahora es el momento de soldar los 5 cables al conector XLR de 5 patillas. Tómate tu tiempo para asegurarte de que cada cable está bien soldado y correctamente conectado a la patilla correspondiente.
- Una vez soldados todos los cables, inserta suavemente el conector XLR de 5 patillas en la carcasa. Asegúrese de que encaja perfectamente y se alinea correctamente con el cuerpo del micrófono.
- Por último, apriete el tornillo para fijar el conector XLR de 5 patillas a la carcasa. Compruebe dos veces que todas las conexiones estén bien fijadas y soldadas antes de utilizar el micrófono.
Siguiendo estos pasos, podrá instalar correctamente un conector XLR de 5 patillas en su micrófono Broadcaster, lo que le permitirá conectarlo a consolas que admitan una luz On-air. Recuerde tener precaución y precisión al soldar para garantizar los mejores resultados.
