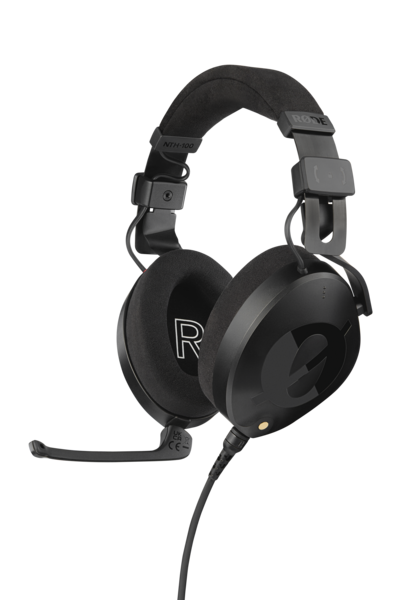

El NTH-100M se puede conectar a un mezclador para monitorizar con auriculares, usar la entrada de micrófono o ambas opciones.
El NTH-100M incluye un cable divisor que se conecta al cable TRRS suministrado. El divisor separa las señales de los auriculares y del micrófono en dos conexiones de 3,5 mm (1/8"), identificadas mediante los iconos de auriculares y micrófono.
Conectar el cable divisor del NTH-100M
- Conecta el cable TRRS suministrado al NTH-100M.
- Conecta el otro extremo del cable TRRS al cable divisor suministrado.
- Identifica los dos conectores de 3,5 mm (1/8") mediante los iconos del divisor:
- Icono de auriculares
- Icono de micrófono
Conectar los auriculares para la monitorización de audio
Utiliza el conector de 3,5 mm (1/8") marcado con el icono de auriculares para monitorizar el audio del mezclador.
- Conecta el conector de los auriculares directamente a una salida de auriculares de 3,5 mm del mezclador.
- Si el mezclador utiliza una salida de auriculares de 6,5 mm (1/4"), conecta el conector de los auriculares mediante un adaptador adecuado de 3,5 mm a 6,5 mm (1/4").
Conectar el micrófono del NTH-100M a un mezclador
Utiliza el conector de 3,5 mm (1/8") marcado con el icono de micrófono al conectar el micrófono del NTH-100M a un mezclador.
Al conectar el micrófono a una entrada de micrófono XLR, el micrófono del NTH-100M requiere alimentación plug-in.
Puedes utilizar un RØDE VXLR PRO o VXLR+ al conectar el micrófono del NTH-100M a una entrada XLR. Estos adaptadores permiten suministrar al micrófono la alimentación plug-in necesaria.
- Conecta el conector de micrófono del cable divisor a un RØDE VXLR PRO o VXLR+.
- Conecta el adaptador a la entrada de micrófono XLR correspondiente del mezclador.
- Asegúrate de que la conexión proporcione la alimentación plug-in necesaria para el micrófono del NTH-100M.
Usar la monitorización con auriculares y el micrófono al mismo tiempo
Ambas conexiones del cable divisor se pueden utilizar al mismo tiempo. Conecta la salida de auriculares a la conexión de auriculares del mezclador para monitorizar, y conecta la salida del micrófono a la entrada de micrófono correspondiente.
Esto te permite monitorizar el audio a través de los auriculares del NTH-100M mientras utilizas su micrófono como entrada del mezclador.
Para obtener más información sobre el NTH-100M, consulta nuestra Guía del usuario del NTH-100M.
