Comprender las diferencias entre los conectores TS, TRS y TRRS es esencial para cualquier persona involucrada en la grabación o producción de audio. Estos conectores, que suelen encontrarse en varios dispositivos de audio, desempeñan un papel fundamental para garantizar el tipo adecuado de transmisión de señal.

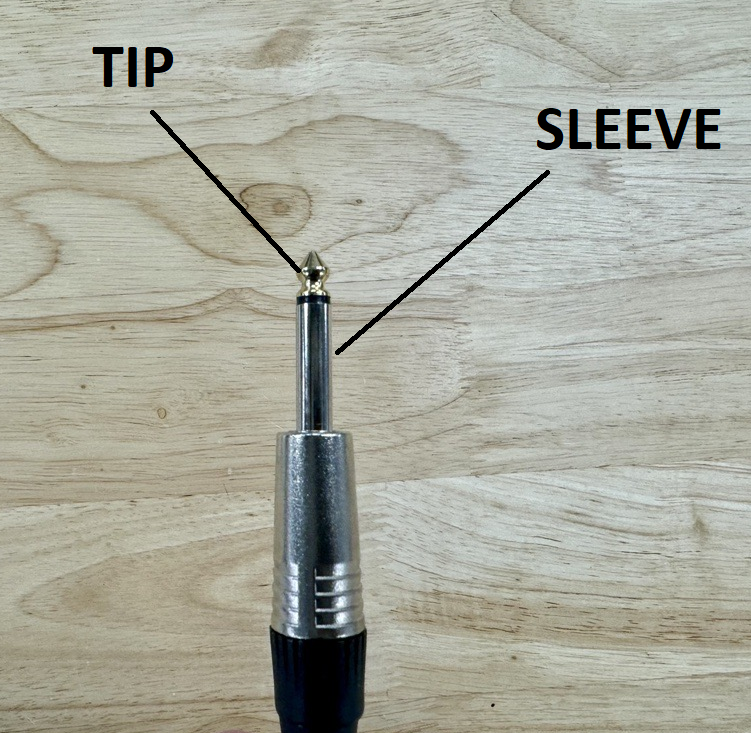

TS (PUNTA - MANGA)
Este tipo de conector es el más sencillo y cuenta únicamente con dos puntos de contacto: la punta y la manga. Los conectores TS se utilizan habitualmente para señales mono no balanceadas. Suelen encontrarse en cables de guitarras eléctricas y en algunos equipos de audio básicos.
La punta transporta la señal de audio, mientras que la manga actúa como tierra o blindaje. Debido a su naturaleza no balanceada, los conectores TS son más susceptibles al ruido y a las interferencias, por lo que son menos adecuados para tendidos de cable largos o entornos con interferencias electromagnéticas significativas.
- Los cables TS son perfectos para conectar interfaces de audio a altavoces de monitorización y guitarras a amplificadores debido a su corta longitud y a la señal mono.

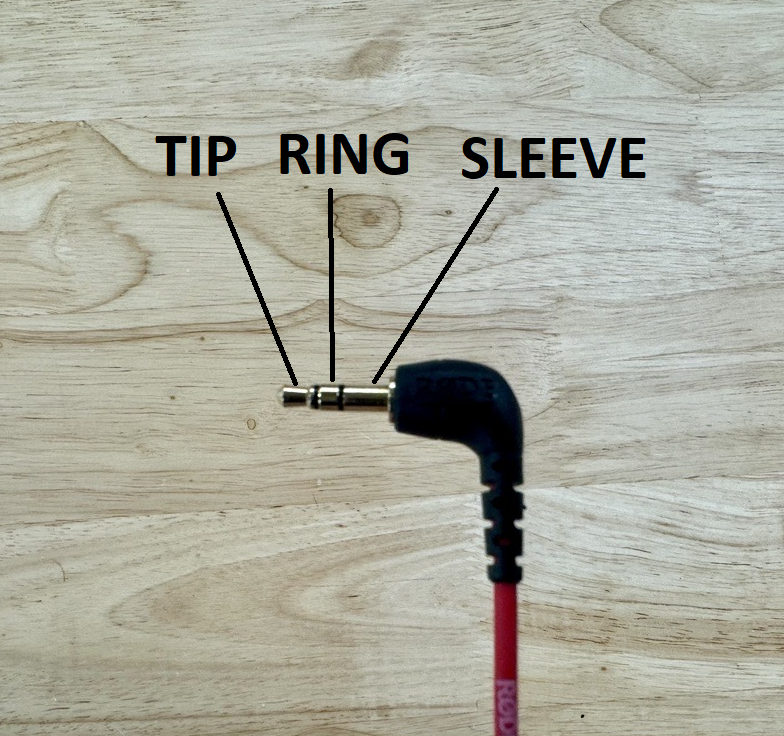

TRS (PUNTA - ANILLO - MANGA)
Los conectores TRS son versátiles y pueden transportar una señal mono balanceada o una señal estéreo no balanceada. En una configuración balanceada, la punta transporta la señal positiva, el anillo transporta la señal negativa y la manga actúa como tierra.
Esta configuración ayuda a reducir el ruido y las interferencias, lo que hace que los conectores TRS sean ideales para aplicaciones de audio profesional, como la conexión de micrófonos, mezcladores y otros equipos de estudio.
La mayoría de los micrófonos RØDE, como los de las series Lavalier, Wireless y VideoMic, cuentan con conectores TRS de 3,5 mm. Estos conectores se eligen por su capacidad para proporcionar una captura de audio de alta calidad con un mínimo de ruido e interferencias.

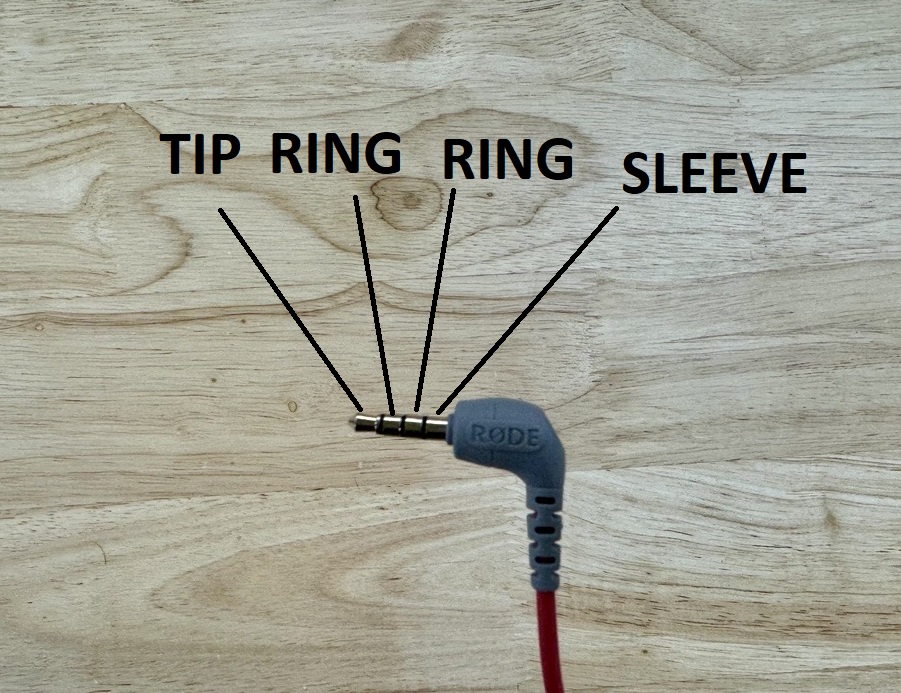

TRRS (PUNTA - ANILLO - MANGA)
Los conectores TRRS se utilizan habitualmente en dispositivos que requieren señales de audio y de micrófono, como smartphones, tabletas y algunos portátiles. El anillo adicional permite la transmisión de una señal de audio estéreo junto con una señal de micrófono. Normalmente, la punta transporta el canal de audio izquierdo, el primer anillo transporta el canal de audio derecho, el segundo anillo actúa como tierra y la manga transporta la señal del micrófono.
Esta configuración permite que los conectores TRRS sean compatibles con auriculares con micrófonos integrados, lo que los convierte en una opción popular para dispositivos de comunicación y aplicaciones multimedia.
- Los micrófonos RØDE, como SmartLav+, VideoMic NTG y NTH-100M, utilizan la conexión TRRS.
Para obtener más información sobre qué cables necesitas para conectar tu micrófono RØDE, mira nuestro video a continuación.
Para obtener más información o realizar preguntas sobre nuestros productos RØDE, contáctanos aquí.
