Wir führen Sie durch den Prozess der Installation eines 5-poligen XLR-Steckers am Broadcaster-Mikrofon. Das Broadcaster-Mikrofon mit dem 5-poligen Stecker ist dafür ausgelegt, an Konsolen angeschlossen zu werden, die eine On-Air-Anzeigensteuerung unterstützen.
Die On-Air-Anzeige-LED wird entweder ein- oder ausgeschaltet, indem ein offener oder geschlossener Stromkreis über die Pins 4 und 5 des Ausgangssteckers angelegt wird.
Obwohl der Ausgangsanschluss des Broadcasters und die On-Air-Anzeigensteuerung eine sehr einfache Operation sind, empfehlen wir, sofern Sie nicht mit Kabelverbindungen und Audioinstallationen im Allgemeinen vertraut sind, einen Audio-/Elektroniktechniker diese Aufgabe durchführen zu lassen, um eine optimale Leistung sicherzustellen.
Der Schaltplan befindet sich im Produktmanual, das am Ende dieses Artikels angehängt ist.

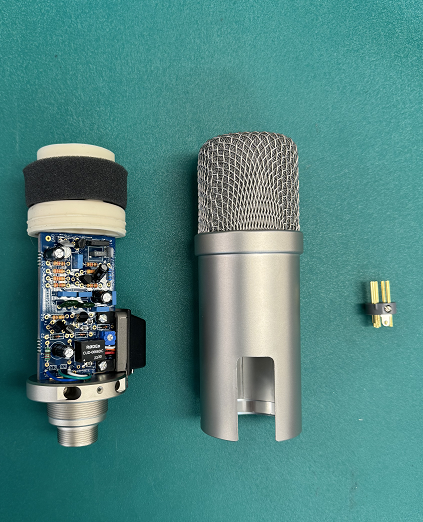

- Beginnen Sie damit, die Bodenabdeckung des Broadcasters abzuschrauben. Dies ist normalerweise der Teil, auf dem die Seriennummer eingraviert ist.
- Entfernen Sie als Nächstes die 2 Schrauben an der Seite des Broadcasters.

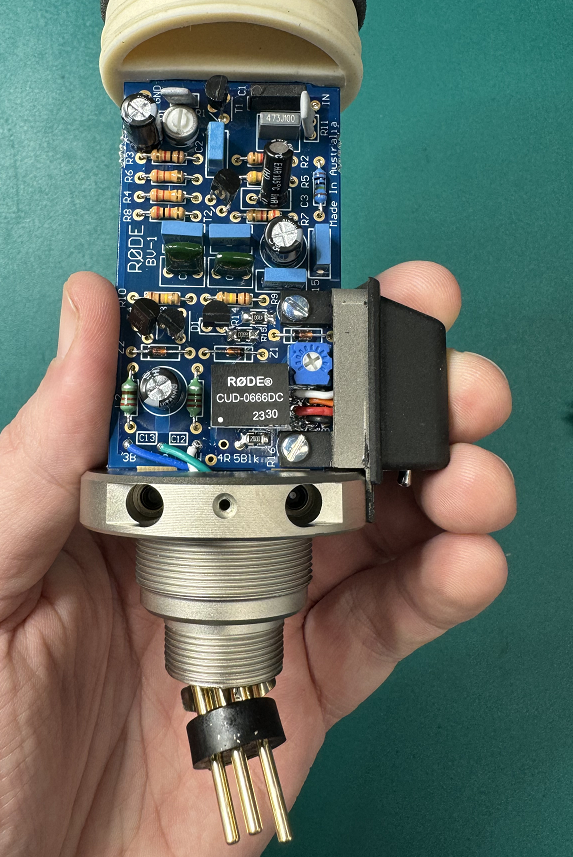

- Schrauben Sie den vorhandenen 3-poligen XLR-Stecker vom Broadcaster-Mikrofon ab. Dieser Stecker muss entfernt werden, um den 5-poligen XLR-Stecker zu installieren.
- Ziehen Sie nun vorsichtig den 3-poligen XLR-Stecker vom Gehäuse weg. Achten Sie darauf, keine Drähte oder Bauteile während dieses Vorgangs zu beschädigen.

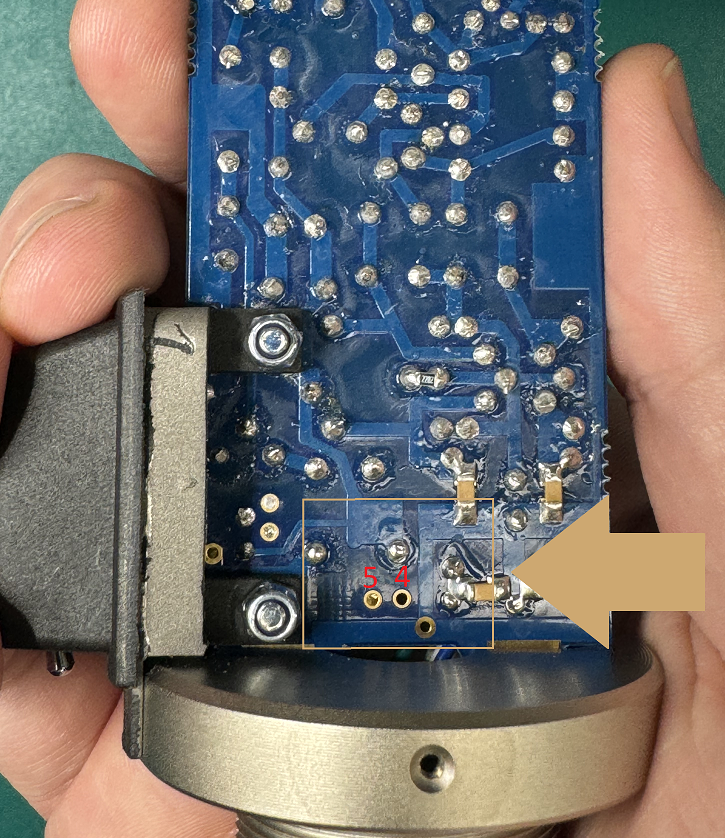

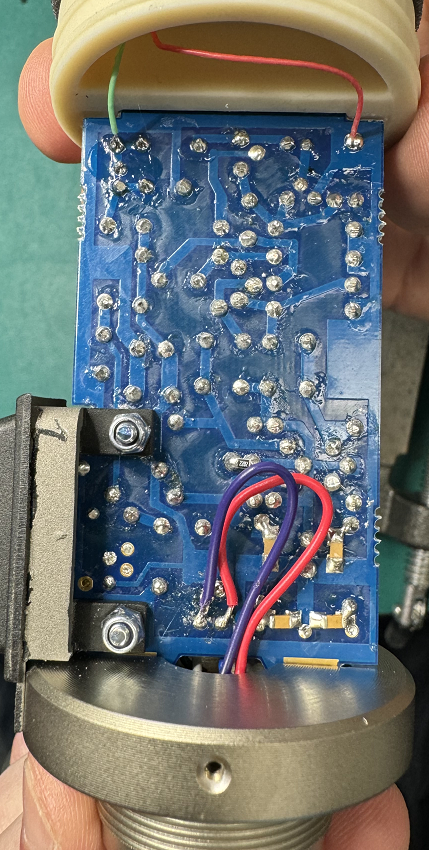

- Sobald der 3-polige XLR-Stecker abgetrennt ist, entlöten Sie die 3 Drähte von den XLR-Pin-Anschlüssen. Dies ermöglicht es Ihnen, sie durch die 5 Drähte zu ersetzen, die für den 5-poligen XLR-Stecker erforderlich sind. Löten Sie außerdem 2 zusätzliche Drähte an die Rückseite der Leiterplatte und verbinden Sie diese mit den Eingängen 4 und 5.

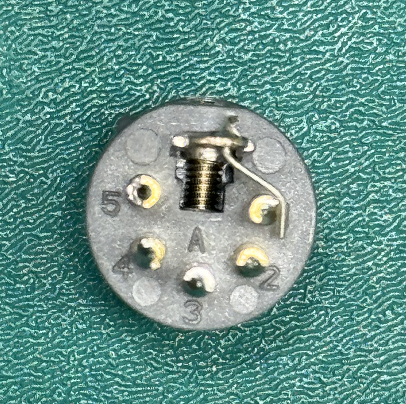

- Löten Sie eine Brücke vom Pin 1 zum Erdungsanschlag. Dies ist ein wichtiger Schritt, um eine ordnungsgemäße Erdung des Mikrofons sicherzustellen.

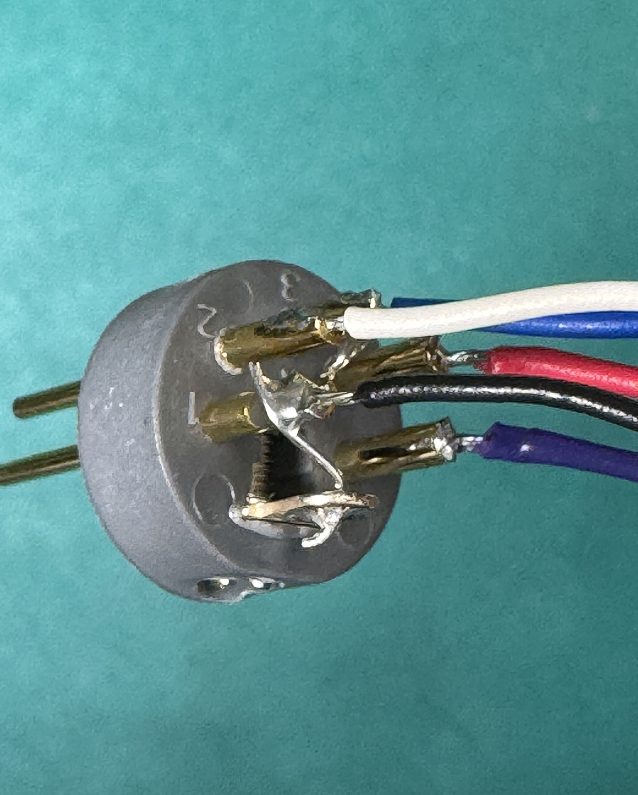

- Löten Sie nun alle 5 Drähte an den 5-poligen XLR-Stecker. Stellen Sie sicher, dass jeder Draht sicher verlötet und korrekt mit dem entsprechenden Pin verbunden ist.
- Sobald alle Drähte verlötet sind, setzen Sie den 5-poligen XLR-Stecker vorsichtig in das Gehäuse ein. Achten Sie darauf, dass er fest sitzt und richtig mit dem Mikrofonkörper ausgerichtet ist.
- Ziehen Sie schließlich die Schraube an, um den 5-poligen XLR-Stecker am Gehäuse zu befestigen. Überprüfen Sie vor der Verwendung des Mikrofons, dass alle Verbindungen sicher und ordnungsgemäß verlötet sind.
Wenn Sie diese Schritte befolgen, können Sie erfolgreich einen 5-poligen XLR-Stecker an Ihrem Broadcaster-Mikrofon installieren, sodass Sie es an Konsolen anschließen können, die ein On-Air-Licht unterstützen. Denken Sie daran, beim Löten Vorsicht und Präzision walten zu lassen, um die besten Ergebnisse zu erzielen.
