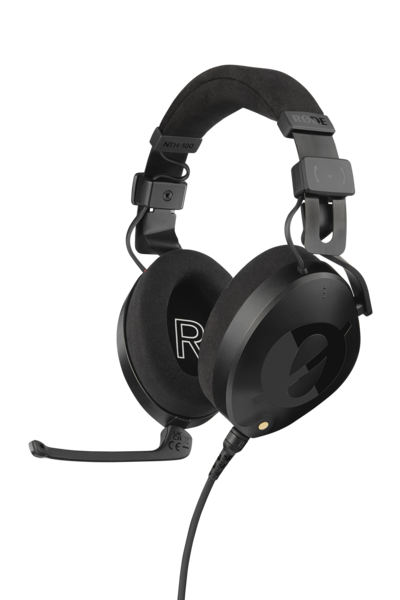

Der NTH-100M kann für das Kopfhörer-Monitoring, den Mikrofoneingang oder beides mit einem Mischpult verbunden werden.
Der NTH-100M enthält ein Splitterkabel, das mit dem mitgelieferten TRRS-Kabel verbunden wird. Der Splitter trennt die Kopfhörer- und Mikrofonsignale in zwei 3,5-mm-Anschlüsse (1/8 Zoll), die durch Symbole für Kopfhörer und Mikrofon gekennzeichnet sind.
Das NTH-100M-Splitterkabel verbinden
- Verbinden Sie das mitgelieferte TRRS-Kabel mit dem NTH-100M.
- Verbinden Sie das andere Ende des TRRS-Kabels mit dem mitgelieferten Splitterkabel.
- Identifizieren Sie die beiden 3,5-mm-Anschlüsse (1/8 Zoll) anhand der Symbole auf dem Splitter:
- Kopfhörersymbol
- Mikrofonsymbol
Die Kopfhörer für das Audio-Monitoring verbinden
Verwenden Sie den 3,5-mm-Anschluss (1/8 Zoll), der mit dem Kopfhörersymbol gekennzeichnet ist, um das Audiosignal Ihres Mischpults abzuhören.
- Verbinden Sie den Kopfhöreranschluss direkt mit einem 3,5-mm-Kopfhörerausgang Ihres Mischpults.
- Wenn Ihr Mischpult einen 6,5-mm-Kopfhörerausgang (1/4 Zoll) verwendet, verbinden Sie den Kopfhörerstecker mithilfe eines geeigneten Adapters von 3,5 mm auf 6,5 mm (1/4 Zoll).
Das Mikrofon des NTH-100M mit einem Mischpult verbinden
Verwenden Sie den 3,5-mm-Anschluss (1/8 Zoll), der mit dem Mikrofonsymbol gekennzeichnet ist, wenn Sie das Mikrofon des NTH-100M mit einem Mischpult verbinden.
Wenn Sie das Mikrofon mit einem XLR-Mikrofoneingang verbinden, benötigt das Mikrofon des NTH-100M Plug-in-Power.
Sie können einen RØDE VXLR PRO oder VXLR+ verwenden, wenn Sie das Mikrofon des NTH-100M mit einem XLR-Eingang verbinden. Diese Adapter ermöglichen die Versorgung des Mikrofons mit der erforderlichen Plug-in-Power.
- Verbinden Sie den mit Mikrofon gekennzeichneten Anschluss des Splitterkabels mit einem RØDE VXLR PRO oder VXLR+.
- Verbinden Sie den Adapter mit dem erforderlichen XLR-Mikrofoneingang Ihres Mischpults.
- Stellen Sie sicher, dass die Verbindung die erforderliche Plug-in-Power für das Mikrofon des NTH-100M bereitstellt.
Kopfhörer-Monitoring und Mikrofon gleichzeitig verwenden
Beide Anschlüsse des Splitterkabels können gleichzeitig verwendet werden. Verbinden Sie den Kopfhörerausgang mit dem Kopfhöreranschluss Ihres Mischpults für das Monitoring und den Mikrofonanschluss mit dem entsprechenden Mikrofoneingang.
So können Sie Audio über die Kopfhörer des NTH-100M abhören und gleichzeitig dessen Mikrofon als Eingang für Ihr Mischpult verwenden.
Weitere Informationen zum NTH-100M finden Sie in unserem NTH-100M-Benutzerhandbuch.
