Das Verständnis der Unterschiede zwischen TS-, TRS- und TRRS-Anschlüssen ist für alle, die mit Audioaufnahmen oder Audioproduktion zu tun haben, von entscheidender Bedeutung. Diese Anschlüsse, die häufig an verschiedenen Audiogeräten zu finden sind, spielen eine wichtige Rolle dabei, die richtige Art der Signalübertragung sicherzustellen.

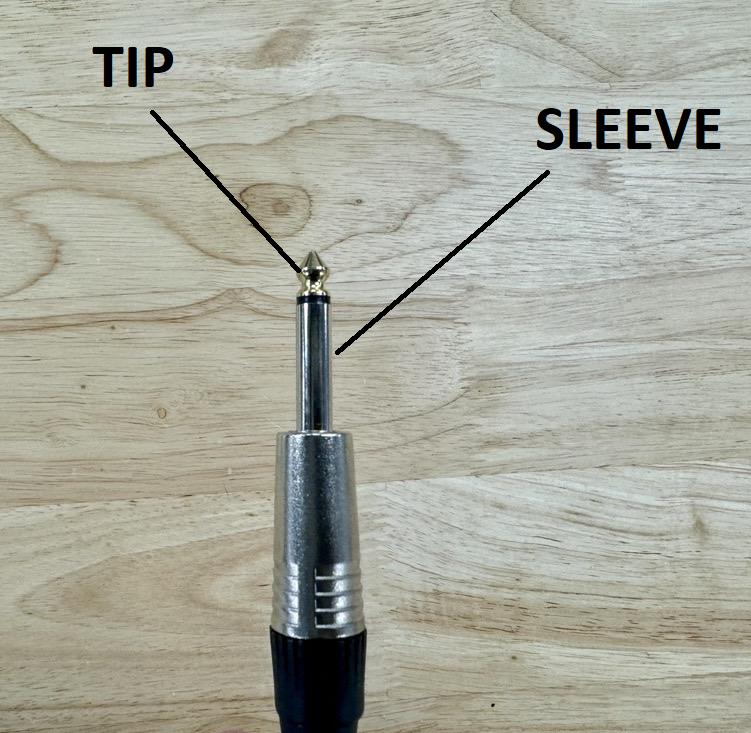

TS (SPITZE – HÜLSE)
Dieser Anschlusstyp ist der einfachste und verfügt lediglich über zwei Kontaktpunkte: die Spitze und die Hülse. TS-Anschlüsse werden häufig für unsymmetrische Monosignale verwendet. Man findet sie oft in Kabeln für E-Gitarren und in einigen einfachen Audiogeräten.
Die Spitze überträgt das Audiosignal, während die Hülse als Masse oder Abschirmung dient. Aufgrund ihrer unsymmetrischen Beschaffenheit sind TS-Anschlüsse anfälliger für Rauschen und Störungen, wodurch sie sich weniger für lange Kabelstrecken oder Umgebungen mit erheblichen elektromagnetischen Störungen eignen.
- TS-Kabel eignen sich aufgrund ihrer kurzen Länge und des Monosignals ideal für die Verbindung von Audio-Interfaces mit Monitorlautsprechern sowie von Gitarren mit Verstärkern.

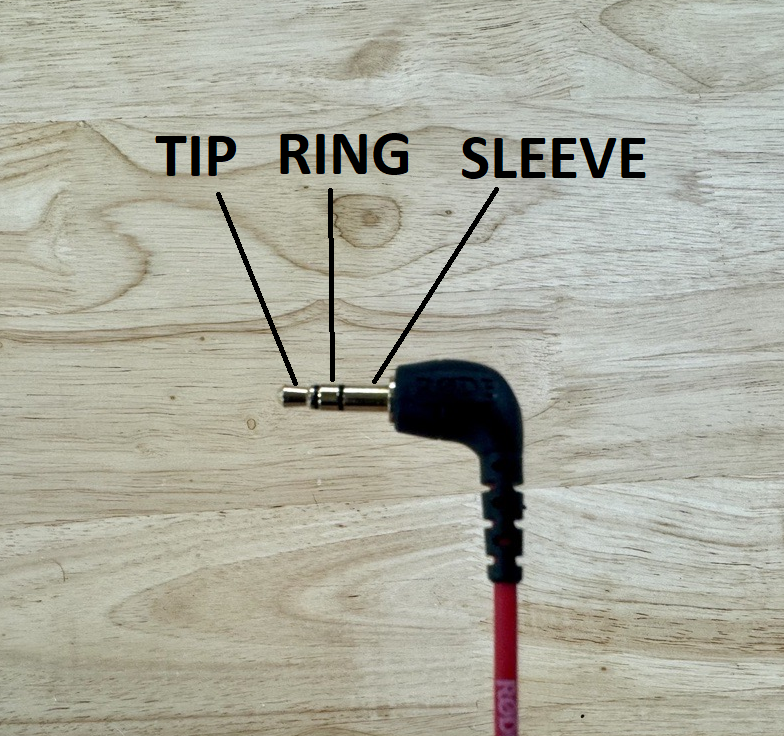

TRS (SPITZE – RING – HÜLSE)
TRS-Anschlüsse sind vielseitig und können entweder ein symmetrisches Monosignal oder ein unsymmetrisches Stereosignal übertragen. In einer symmetrischen Konfiguration überträgt die Spitze das positive Signal, der Ring das negative Signal, und die Hülse dient als Masse.
Diese Konfiguration trägt dazu bei, Rauschen und Störungen zu reduzieren, wodurch sich TRS-Anschlüsse ideal für professionelle Audioanwendungen eignen, beispielsweise für den Anschluss von Mikrofonen, Mischpulten und anderen Studio-Geräten.
Die meisten RØDE-Mikrofone, beispielsweise aus den Serien Lavalier, Wireless und VideoMic, verfügen über 3,5-mm-TRS-Anschlüsse. Diese Anschlüsse werden aufgrund ihrer Fähigkeit gewählt, eine hochwertige Audioaufnahme mit minimalem Rauschen und minimalen Störungen zu ermöglichen.

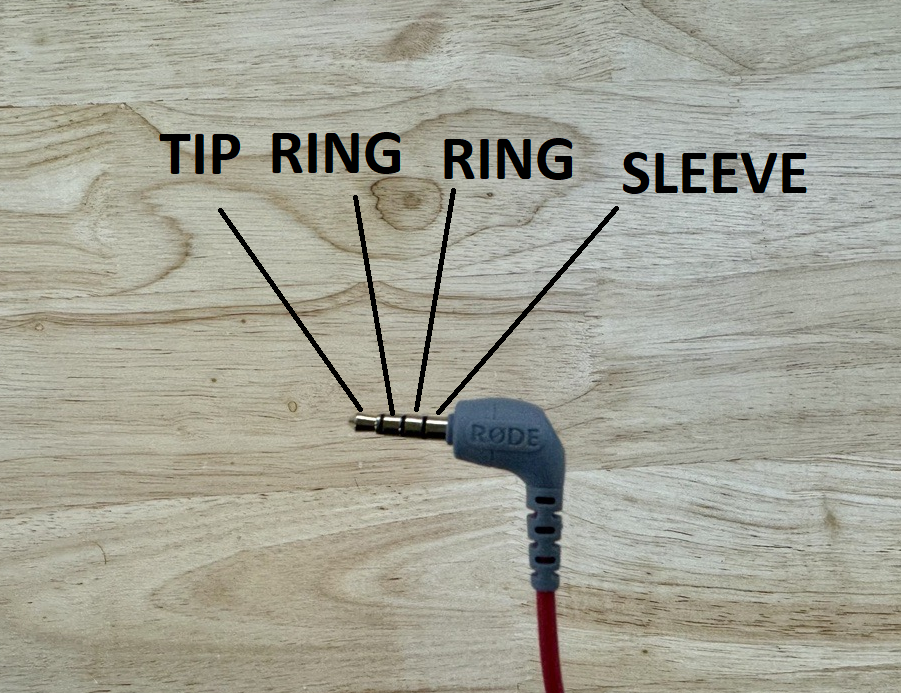

TRRS (SPITZE – RING – HÜLSE)
TRRS-Anschlüsse werden häufig in Geräten verwendet, die sowohl Audio- als auch Mikrofonsignale benötigen, beispielsweise in Smartphones, Tablets und einigen Laptops. Der zusätzliche Ring ermöglicht die Übertragung eines Stereosignals zusammen mit einem Mikrofonsignal. Typischerweise überträgt die Spitze den linken Audiokanal, der erste Ring den rechten Audiokanal, der zweite Ring dient als Masse, und die Hülse überträgt das Mikrofonsignal.
Diese Konfiguration ermöglicht es TRRS-Anschlüssen, Headsets mit integrierten Mikrofonen zu unterstützen, wodurch sie eine beliebte Wahl für Kommunikationsgeräte und Multimediaanwendungen sind.
- RØDE-Mikrofone wie das SmartLav+, VideoMic NTG und NTH-100M verwenden den TRRS-Anschluss.
